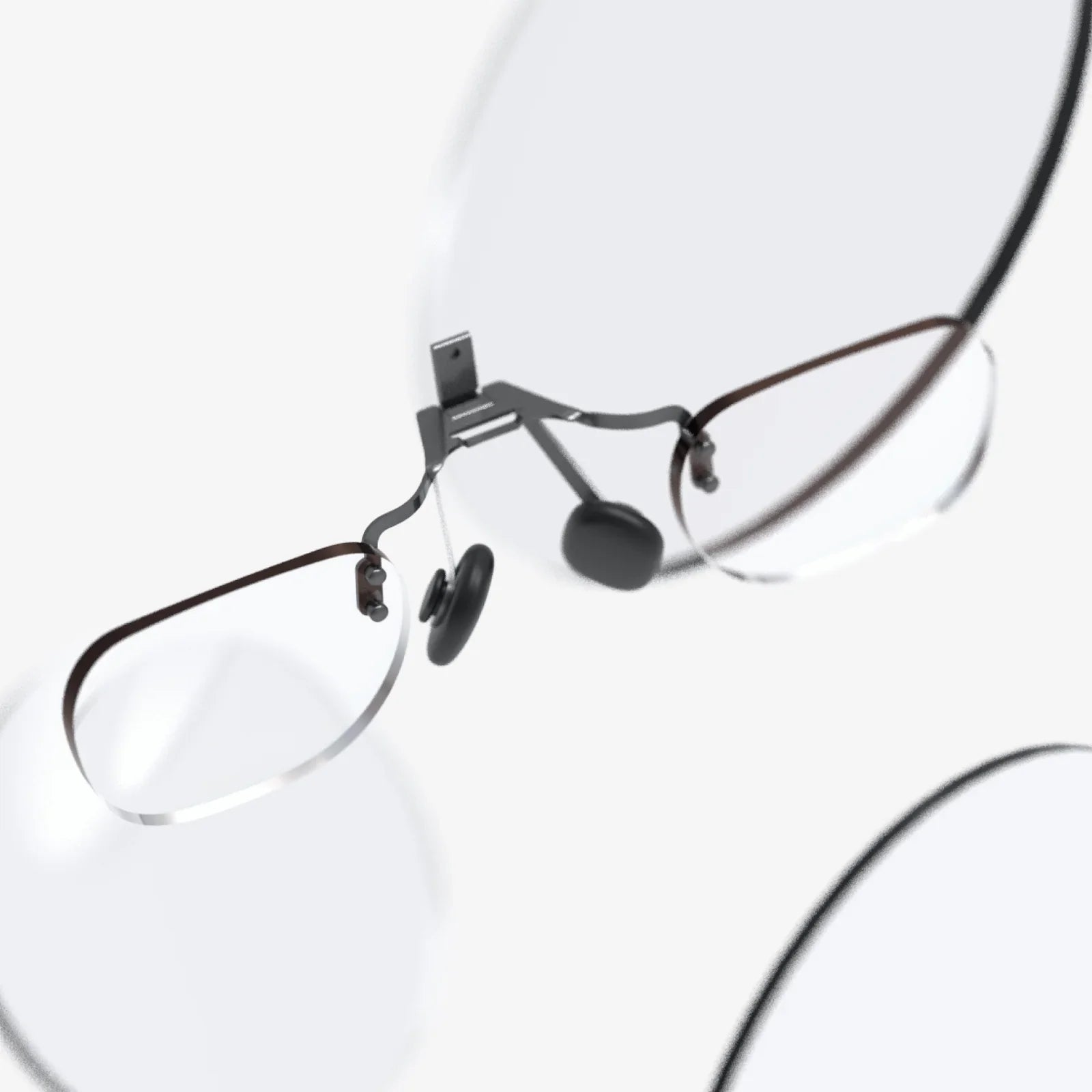

スマートグラスディスプレイの仕組み：拡張現実（AR）の光学に関する深掘り

デジタル情報が手元のスクリーン上ではなく、現実世界そのものにシームレスに描かれる世界を想像してみてください。道案内が前方の道路に浮かび上がり、翻訳者の字幕が話している同僚の下に表示され、複雑な機械の回路図が物理的な機械の上に浮かび上がります。これがスマートグラスの約束です。魔法ではなく、人類がこれまでに考案した最も独創的で複雑な光学工学によって実現される約束です。この技術の核となる驚異はディスプレイです。しかし、これらの小さな透明レンズはどのようにして、現実世界と共存する鮮明で安定した画像を投影するのでしょうか？その答えは、光、小型ハードウェア、そして計算精度が織りなす魅惑的なシンフォニーです。

根本的な課題：2つの現実を融合する

スマートグラスのディスプレイは、根本的に、一つの重大な問題を解決しなければなりません。それは、明るく高解像度のデジタル画像を、ユーザーの視界に遮られることなく、物理的環境にどのように重ね合わせるかということです。仮想現実（VR）ヘッドセットは現実世界を遮断してデジタル世界に没入させますが、拡張現実（AR）用スマートグラスは透明でなければなりません。この要件により、標準的なLCDやOLEDスクリーンといった従来のディスプレイ技術は使用できなくなります。スマートフォンの画面を目の前に置くだけでは不透明でかさばり、現実世界をナビゲートする上で全く安全とは言えません。解決策は、光エンジンと光コンバイナーを組み合わせることで、微細でありながら鮮明な投影システムを構築することにあります。

光のエンジン：マイクロディスプレイと照明

デジタルピクセルの旅は、マイクロディスプレイから始まります。マイクロディスプレイは、切手よりも小さいことが多い、非常に小型で高密度のスクリーンで、最初の画像を生成します。ここでは主に2つの技術が使用されています。

シリコン上の液晶（LCoS）

LCoSは反射型技術です。高輝度LEDからの光は、液晶層でコーティングされた特殊なチップに照射されます。この層に電気信号を加えると、液晶は微小なシャッターのように機能し、ピクセルごとに光を反射または遮断します。この反射光は画像としてパターン化され、コンバイナー光学系へと導かれます。LCoSは、高解像度と優れた色忠実度で知られています。

マイクロLED

これは発光技術であり、ピクセル自体が光源となります。マイクロLEDは、個別に制御可能な微小な発光ダイオードです。その大きな利点として、卓越した輝度、高いコントラスト比（ピクセルを完全にオフにできるため、真の黒を実現可能）、高速応答時間、低消費電力が挙げられます。これらの微小LEDを高歩留まりで大量生産するには依然として製造上の課題が残っていますが、その優れた性能から、ウェアラブル向けマイクロディスプレイ技術の未来像として広く認識されています。

デジタル光処理（DLP）

もう一つの反射型技術であるDLPは、デジタル・マイクロミラー・デバイス（DMD）を使用します。これは、数百万個の微細なヒンジ付きミラーで覆われたチップです。各ミラーは1つのピクセルを表し、オンとオフの状態を高速に切り替えて光を投影経路に入射させたり、投影経路から反射させたりします。この振動速度によって、各ピクセルの輝度が制御されます。DLPは、高い輝度と効率性で知られています。

このマイクロディスプレイ（LCoS、マイクロLED、DLPなど）は、画像ソースとして機能します。しかし、この画像は非常に小さく、メガネのフレーム内に閉じ込められています。次の、そして最も重要なステップは、この画像を取り出し、現実世界の周囲光を遮ることなく透過させながら、ユーザーの目に照射することです。これが光コンバイナーの役割です。

魔法のポータル：光結合器

光コンバイナーこそが真の主役です。レンズ内に埋め込まれたこの部品は、デジタル光路と物理光路を融合させるという、魔法のような役割を担っています。この実現にはいくつかの方法があり、それぞれ視野角（FOV）、画像の鮮明度、そしてフォームファクターの間でトレードオフが生じます。

自由空間結合器（バードバス光学）

これは最も一般的なアーキテクチャの一つです。この構成では、小さなプリズム、または一連の鏡（「バードバス」）を目の前に配置します。マイクロディスプレイからの光がこのプリズムに投影されます。プリズム内部では、光は半透過・半反射の面で反射し、ビームスプリッターによって分割されて目の方向へ導かれます。一方、現実世界からの光はプリズムの前面とビームスプリッターを通過し、投影された画像と結合しながら網膜へと向かいます。

バードバス光学系は、効果的で良好な画質が得られますが、プリズムを目から一定の距離に置く必要があるためかさばる傾向があり、従来の眼鏡よりもゴーグルのように見えます。

導波管結合器：最先端技術

真に洗練された、メガネのようなフォームファクターを実現するには、導波路技術が文句なしの王者です。これは、現代の高度なARグラスのほとんどに使用されている技術です。導波路とは、マイクロディスプレイから（片方の端で結合された）光を導き、眼へと導く、平らで透明なガラスまたはプラスチックの部品で、非常に薄い構造となっています。

このプロセスには、インカップリングとアウトカップリングという 2 つのナノエンジニアリングの奇跡的な偉業が関わっています。

1. インカップリング：画像のキャプチャ

マイクロディスプレイからの出力は、まずレンズ系によってコリメート（遠くの物体から来たかのように光線を平行にする）されます。このコリメートされた画像は、導波路の端へと導かれます。ここで、入射光を取り込むためのグレーティングが待っています。これは単なるガラスではなく、精密な微細パターンが刻まれたナノ構造の表面です。このグレーティングは高度な回折素子のように機能し、入射する画像光を捉えて曲げ、全反射（TIR）の原理によって導波路内に閉じ込めます。

2. 内なる旅：全内省

一度閉じ込められた画像を表す光は、直線的には進みません。導波管の内面の間をピンボールのように反射、つまり伝播します。面が完全に平行で角度も正確であるため、光はほぼ100%の効率で反射され、明るさの損失を最小限に抑えながら導波管に沿って進みます。これにより、画像はメガネのテンプルにある入射点からレンズ全体を通り、眼球の前まで伝わります。しかも、このすべては厚さ1ミリメートルにも満たない基板内で行われます。

3. アウトカップリング：画像を目に届ける

レンズを通過した画像光は、放出され、瞳孔へと導かれる必要があります。これは、別のナノ構造領域であるアウトカプリンググレーティングの役割であり、多くの場合、インカプラーと重なり合ったり、連動したりします。このグレーティングは、TIRを戦略的に阻害し、光を導波路からユーザーの眼へと戻します。このアウトカプラーの設計は極めて重要です。安定した鮮明な画像を生成するためには、アイボックス（ユーザーの瞳孔が動いても画像全体を見ることができる領域）全体に均一に光を放出する必要があります。

導波路格子の種類

• 表面レリーフグレーティング（SRG）：導波路の表面に微細な物理的な溝がエッチングされています。これは非常に効率が高く、高輝度が求められるシステムによく使用されます。
• 体積ホログラフィックグレーティング（VHG）：表面の溝ではなく、材料の体積内にホログラフィックパターンを記録します。VHGは回折する光の波長と角度を非常に選択的に制御できるため、優れた色再現性と広い視野を実現します。

光学を超えて：デジタル脳

この光学システムは真空中で動作するわけではありません。高度なソフトウェアとハ​​ードウェアの組み合わせによって制御されており、それによってこの錯覚は実用的かつインタラクティブなものとなっています。

空間追跡と持続性

デジタル画像が現実世界で固定されているように感じられるためには（例えば、街角にピンで留められたナビゲーション矢印のように）、メガネは空間における自身の位置と向きを理解する必要があります。これは、視線追跡用の内側カメラ、同時自己位置推定・地図作成（SLAM）用の外側カメラ、ジャイロスコープ、加速度計を組み合わせることで実現されます。これらのセンサーフュージョンデータはリアルタイムで処理され、投影画像をサブミリメートル単位の精度で調整することで、ユーザーの頭の動きによる画像の揺れやずれを防ぎます。

焦点と輻輳：調節の課題

次世代ディスプレイの大きな課題は、輻輳と調節の矛盾です。従来の導波路は、固定焦点距離（例えば2メートル先）に画像を投影します。目は近くに見える仮想物体を見るために輻輳しますが、レンズは依然としてその固定距離に焦点を合わせる必要があるため、感覚の不一致が生じ、眼精疲労につながる可能性があります。仮想画像の焦点面を動的に調整する可変焦点ディスプレイや、現実の物体からの光の動きを模倣した光線を投影し、目が自然に焦点を合わせることができるライトフィールドディスプレイなど、高度なソリューションが登場しています。

インタラクションパラダイム

情報を見るだけでは、まだ戦いの半分しか終わっていません。情報と対話することが鍵となります。これは、以下の方法で促進されます。

• 音声コマンド:コマンドを発行するための自然なハンズフリーの方法です。
• タッチパッド:多くの場合、微妙なスワイプやタップ入力のためにメガネのテンプルに取り付けられています。
• ジェスチャー認識:カメラが手の動きを追跡し、ユーザーが空中の仮想オブジェクトを操作できるようにします。
• 神経インターフェース:新たな研究では、脳や筋肉からの微弱な電気信号を検出して、より微妙で意図的な制御を可能にすることに焦点を当てています。

スマートグラスの魔法は、単一の部品にあるのではなく、ナノテクノロジー、光学物理学、マイクロエレクトロニクス、そして高度なソフトウェアの息を呑むほど精密な統合にあります。この分野では、マイクロメートル、ミリ秒単位でブレークスルーが起こり、そのすべては壮大なビジョン、つまりテクノロジーとのインタラクションをより自然で、文脈に即し、私たちの世界観に深く織り込まれたものにするというビジョンの実現に向けられています。ディスプレイはこの新しい現実への窓であり、その仕組みを理解することは、人間とコンピュータのインタラクションの進化における重要な一歩を理解することに繋がります。

これらの光学システムが進化を続けるにつれ、より明るく、より効率的になり、よりリアルで没入感のあるイリュージョンを投影できるようになるにつれ、デジタルと物理の境界はますます曖昧になるでしょう。ガラス片に刻まれた微細なナノ構造は、単なる技術的な驚異ではありません。それは、次世代のコンピューティングを描くための基盤となるキャンバスであり、私たちの働き方、学び方、繋がり方、そして周囲の宇宙の捉え方を、光子一つ一つから変革していくのです。
