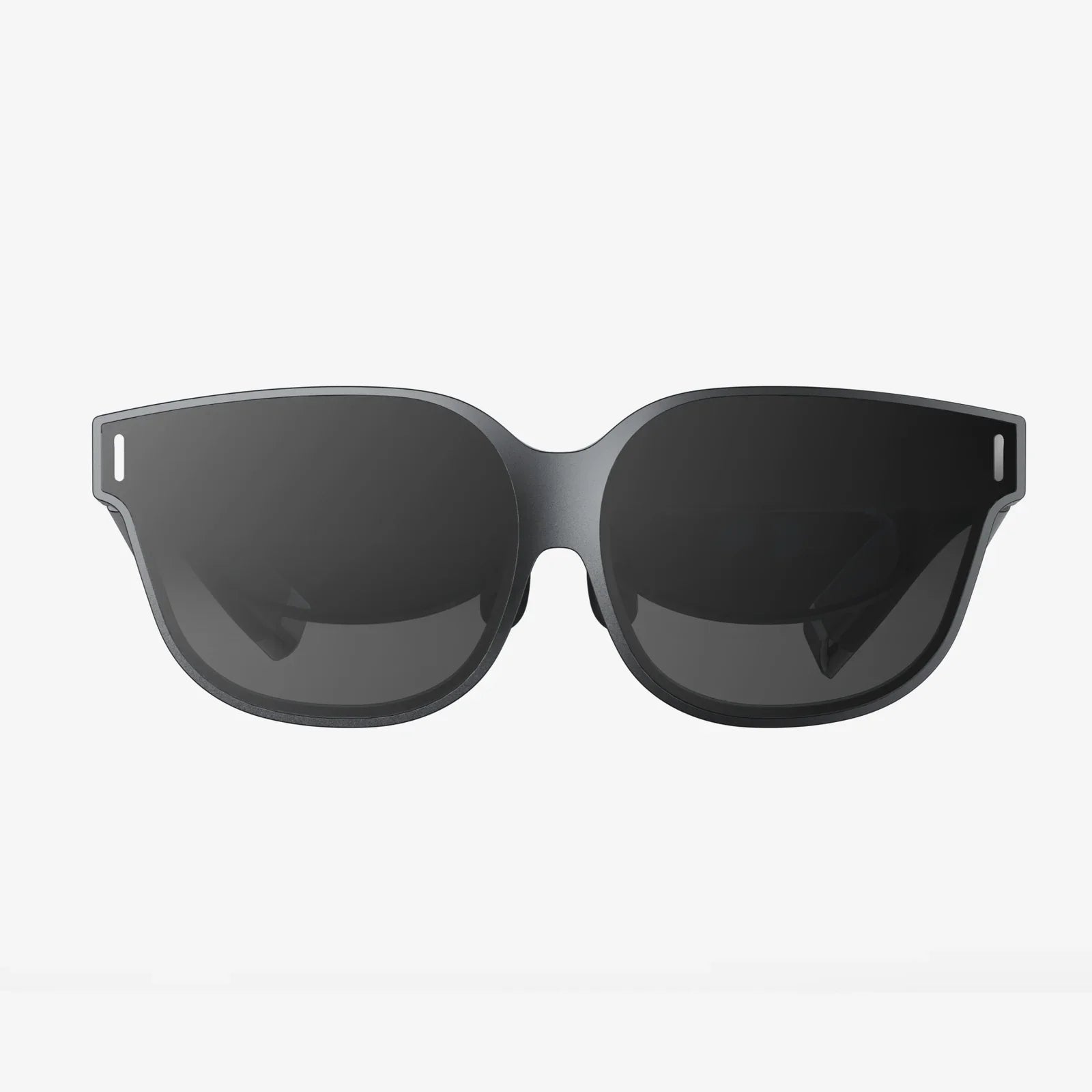

Bauen Sie AR-Brillen: Ein umfassender Leitfaden zur Entwicklung Ihrer eigenen Augmented Reality

Stellen Sie sich eine Welt vor, in der digitale Informationen nicht nur auf einem Bildschirm in Ihrer Hand existieren, sondern nahtlos in Ihre Realität integriert sind. Das ist das Versprechen von Augmented Reality (AR), und der Schlüssel zu dieser Erfahrung ist eine AR-Brille. Während bereits kommerzielle Angebote auf den Markt kommen, wächst die Zahl der Entwickler, Bastler und Visionäre, die die Funktionsweise von AR-Brillen von Grund auf verstehen wollen. Diese Reise ist nichts für schwache Nerven – es ist eine komplexe Verschmelzung von Optik, Elektronik, Software und Industriedesign. Doch für alle, die neugierig und entschlossen sind, ist der Bau eines eigenen AR-Prototyps eine der lohnendsten technischen Herausforderungen überhaupt und bietet einzigartige Einblicke in die Zukunft der Mensch-Computer-Interaktion.

Die Kernkomponenten: Dekonstruktion des AR-Systems

Bevor man AR-Brillen entwickeln kann, muss man zunächst das komplexe Zusammenspiel der Hardware verstehen, die perfekt zusammenarbeiten muss. Ein AR-Gerät ist weit mehr als ein einfaches Display; es ist ein kompaktes, in sich geschlossenes Computersystem, das speziell für das Gesicht entwickelt wurde.

Die optische Engine: Das Fenster zu einer anderen Welt

Das Herzstück jeder AR-Brille ist das optische System. Es projiziert digitale Bilder auf Ihre Netzhaut und lässt sie so als stabile, integrierte Bestandteile Ihrer Umgebung erscheinen. Die Wahl der Optik ist die wichtigste Entscheidung, die Sie treffen müssen, denn sie bestimmt die Bauform, die Bildqualität und das gesamte Nutzererlebnis.

Wellenleiterdisplays: Diese Technologie kommt bei den meisten hochwertigen kommerziellen Geräten zum Einsatz. Wellenleiter nutzen die interne Reflexion, um Licht von einem Mikrodisplay-Projektor zum Auge des Nutzers zu leiten. Sie ermöglichen schlanke, sonnenbrillenähnliche Designs, sind jedoch extrem komplex und teuer in der Herstellung, was sie für den einzelnen Anwender oft unerschwinglich macht.

Vogelbadoptik: Eine kostengünstigere Option für Prototypen. Diese Konstruktion nutzt einen Strahlteiler (einen halbtransparenten Spiegel) und einen sphärischen Spiegel (das „Vogelbad“), um das Bild eines Micro-OLED-Displays ins Auge zu reflektieren. Sie bietet exzellente Farben und Kontraste, ist aber tendenziell sperriger als Wellenleiterlösungen.

Retinale Projektion: Ein weniger verbreitetes, aber faszinierendes Verfahren, bei dem ein Laser mit geringer Leistung ein Bild direkt auf die Netzhaut projiziert. Dadurch lässt sich ein großflächiges, stets scharfes Bild erzeugen, allerdings sind damit erhebliche technische und sicherheitstechnische Herausforderungen verbunden.

Für Bastler bedeutet die Beschaffung von Optiken oft, Komponenten aus vorhandener Unterhaltungselektronik wiederzuverwenden oder Entwicklerkits von spezialisierten Displayherstellern zu erwerben. Ziel ist es, ein Gleichgewicht zwischen Sichtfeld, Auflösung, Helligkeit und vor allem Größe zu finden.

Die Verarbeitungseinheit: Das Gehirn hinter den Augenbrauen

AR ist rechenintensiv. Der Prozessor muss komplexe 3D-Grafiken rendern, SLAM-Algorithmen (Simultaneous Localization and Mapping) ausführen, um die Umgebung zu erfassen, Eingaben von mehreren Sensoren verarbeiten und die drahtlose Verbindung verwalten – alles in Echtzeit und ohne Überhitzung im Gesicht des Benutzers.

Es gibt zwei primäre architektonische Ansätze:

Kabelgebundene Verarbeitung: Die Brille selbst enthält nur minimale Hardware, hauptsächlich Displays und Sensoren. Sie wird über ein Kabel mit einem leistungsstarken externen Computer verbunden, beispielsweise einem Gaming-Laptop oder einem speziellen, am Körper getragenen Rechenmodul. Dieser Ansatz reduziert Gewicht und Wärmebelastung der Brille drastisch und ist die praktikabelste Methode für einen leistungsstarken Eigenbau. Plattformen wie der Raspberry Pi oder leistungsstärkere Einplatinencomputer können für einfachere Projekte verwendet werden, aber für vollständiges SLAM und 3D-Rendering ist eine Verbindung zu einem Laptop oft notwendig.

Eigenständige Datenverarbeitung: Die gesamte Datenverarbeitung erfolgt direkt in der Brille. Dies erfordert ein miniaturisiertes System-on-a-Chip (SoC), das für mobile Geräte entwickelt wurde und über eine GPU, einen KI-Beschleuniger und ausreichend Speicher verfügt. Obwohl dies maximale Bewegungsfreiheit bietet, erschweren die Herausforderungen im Bereich Energiemanagement, Wärmeableitung und Komponentenminiaturisierung die Realisierung in einem selbstgebauten Formfaktor erheblich.

Sensoren und Kameras: Das digitale Nervensystem

Damit digitale Inhalte mit der realen Welt interagieren können, müssen die Brillen diese zunächst wahrnehmen und verstehen. Dazu ist eine Reihe von Sensoren erforderlich:

• IMU (Inertial Measurement Unit): Eine Kombination aus Beschleunigungsmessern, Gyroskopen und Magnetometern, die die Drehung und Bewegung des Kopfes mit hoher Frequenz erfasst. Dies ist entscheidend für eine latenzarme Darstellung, die Übelkeit beim Benutzer verhindert.
• RGB-Kameras: Sie werden für Aufgaben der Computer Vision wie Objekterkennung, Texterkennung und Foto-/Videoaufnahme eingesetzt. Außerdem sind sie unerlässlich für die visuell-inertiale Odometrie (VIO), einen wichtigen Bestandteil von SLAM.
• Tiefensensoren: Time-of-Flight (ToF)-Sensoren oder strukturierte Lichtprojektoren messen die genaue Entfernung zu Objekten in der Umgebung und erzeugen so ein 3D-Netz, hinter dem digitale Objekte verdeckt werden oder mit dem sie interagieren können.
• Blickverfolgungskameras: Diese Infrarotkameras überwachen die Pupillen des Benutzers. Dies ermöglicht Funktionen wie Foveated Rendering (Priorisierung grafischer Details im Blickfeld des Benutzers zur Schonung der Rechenleistung) und intuitive Interaktion basierend auf dem Blick.

Energie und Konnektivität: Das Lebenselixier

Diese Technologien benötigen viel Energie. Ein kabelgebundenes System kann Strom vom Host-Computer beziehen, ein autarkes System hingegen erfordert eine ausgeklügelte Akkulösung. Sie müssen den Energiebedarf jeder Komponente berechnen und einen Lithium-Polymer-Akku mit hoher Energiedichte beschaffen, der sich sicher integrieren lässt, sowie eine Ladeschaltung. Konnektivität wie WLAN, Bluetooth und optional 5G ist unerlässlich, um Daten aus der Cloud abzurufen und Peripheriegeräte wie Handtracking-Controller oder Smartphones anzuschließen.

Der Software-Stack: Wo die Magie geschieht

Hardware ist ohne Software wertlos. Der Software-Stack zur Entwicklung von AR-Brillen ist ein vielschichtiges Gebilde, aber Open-Source-Tools und Game-Engines haben ihn zugänglicher denn je gemacht.

Auswahl einer Entwicklungsplattform

Sie werden kein komplettes Betriebssystem von Grund auf neu entwickeln. Der klügste Ansatz besteht darin, auf bestehenden Frameworks aufzubauen:

Game-Engines: Unity und Unreal Engine sind die führenden Engines in der AR-Entwicklung. Sie bieten leistungsstarke, plattformübergreifende Rendering-Engines und umfassende Unterstützung für die AR Foundation (Unity) sowie ARKit/ARCore (beide), die einen Großteil der komplexen Aufgaben für die Weltverfolgung und Ebenenerkennung übernehmen. Ihre individuelle Brille würde ihre Sensordaten an diese Plugins übermitteln.

Open-Source-AR-Plattformen: Projekte wie OpenXR bieten einen offenen, lizenzgebührenfreien Standard für den Zugriff auf AR- und VR-Geräte und -Anwendungen. Durch die Verwendung von OpenXR kann Ihre Hardware potenziell Software aus einem breiteren Ökosystem ausführen. Monado ist eine Open-Source-Laufzeitumgebung, die den OpenXR-Standard implementiert und somit ein idealer Ausgangspunkt für die Anbindung Ihrer individuellen Hardware ist.

Der SLAM-Algorithmus: Kartierung des Unbekannten

Kernstück jeder AR-Anwendung ist SLAM. Dieser Algorithmus kombiniert Daten von IMU und Kameras, um gleichzeitig eine Karte der unbekannten Umgebung zu erstellen und die Position des Geräts innerhalb dieser Karte zu verfolgen. Die Implementierung von SLAM von Grund auf ist eine immense Aufgabe, die tiefgreifende Kenntnisse in linearer Algebra, Wahrscheinlichkeitstheorie und Computer Vision erfordert.

Glücklicherweise gibt es Open-Source-SLAM-Bibliotheken wie ORB-SLAM3 und OpenVSLAM , die in Ihr Projekt integriert werden können. Diese Bibliotheken lassen sich an Ihre spezifische Sensorkonfiguration anpassen, allerdings sind für eine Echtzeitleistung auf Ihrer gewählten Hardware umfangreiche Optimierungen erforderlich.

Entwicklung der Benutzeroberfläche und des Benutzererlebnisses (UI/UX)

Die Interaktion mit einem im Raum schwebenden Bildschirm stellt eine neuartige Designherausforderung dar. Sie müssen die traditionellen Maus-und-Tastatur-Paradigmen überwinden. Ihre Software muss Folgendes unterstützen:

• Blickbasierte Auswahl: Verwendung von Kopf- oder Augenverfolgung zur Auswahl von UI-Elementen.
• Gestenerkennung: Die integrierten Kameras erfassen Handbewegungen für Pinch-, Greif- und Wischgesten. Bibliotheken wie Googles MediaPipe bieten Open-Source-Modelle zur Hand- und Posenverfolgung.
• Sprachbefehle: Integration einer Spracherkennungs-API für die freihändige Steuerung.
• Räumliches UI-Design: Gestaltung von Benutzeroberflächen, die sich wie in einer 3D-Welt natürlich anfühlen und dabei Tiefe, Maßstab und Verdeckung berücksichtigen.

Der Design- und Prototyping-Prozess: Vom Konzept zur Realität

Die Umwandlung eines Haufens von Einzelteilen in ein tragbares Gerät ist ein iterativer Prozess aus Design, Fertigung und Test.

Mechanische und ergonomische Konstruktion

Komfort ist das A und O. Brillen, die zu schwer, schlecht ausbalanciert oder zu eng sitzen, werden von Nutzern sofort abgelehnt. Sie benötigen 3D-CAD-Software, um das Gestell zu entwerfen und sicherzustellen, dass es alle Komponenten aufnehmen kann und das Gewicht gleichmäßig auf Nase und Ohren verteilt ist. Faktoren wie verstellbare Nasenpads und flexible Bügel sind entscheidend. 3D-Druck, zunächst mit PLA oder PETG für Prototypen und später mit fortschrittlicheren Materialien wie Nylon oder Harz für die Endprodukte, ist in dieser Phase unverzichtbar.

Elektrische Integration und Miniaturisierung

Um aus einem provisorischen Aufbau ein elegantes Wearable zu entwickeln, sind maßgeschneiderte Leiterplatten (PCBs) erforderlich. Mithilfe von EDA-Software entwerfen Sie Platinen, die sich platzsparend im Rahmen anordnen lassen und SoC, Sensoren und Displays verbinden. Dabei sind die sorgfältige Vermeidung elektromagnetischer Störungen (EMI), eine effiziente Stromverteilung und die strategische Wärmeableitung durch kleine Kühlkörper oder Wärmeleitpads unerlässlich. Für komplexere Designs können Sie eine flexible Leiterplatte (Flexkabel) entwickeln, die sich den Konturen der Brille anpasst.

Testen, Kalibrieren und Iterieren

Jeder Prototypenbau wird neue Mängel aufdecken. Sie werden unzählige Stunden damit verbringen:

• Optische Kalibrierung: Sicherstellen, dass das digitale Bild scharf, ausgerichtet und für das Sehvermögen des Benutzers korrekt fokussiert ist. Dies kann Softwareanpassungen und die physische Justierung der optischen Module erfordern.
• Sensorkalibrierung: Kalibrierung der IMU auf Bias und Fehlausrichtung sowie Kalibrierung der Kameras auf Linsenverzerrung, um ein genaues SLAM und Tracking zu gewährleisten.
• Nutzertests: Nur wenn andere Personen das Gerät tragen, lassen sich ergonomische Probleme, Verwirrung in der Benutzeroberfläche und allgemeine Usability-Schwierigkeiten aufdecken. Seien Sie darauf vorbereitet, das Design mehrmals überarbeiten zu müssen.

Die unvermeidlichen Herausforderungen meistern

Der Weg zur Entwicklung von AR-Brillen ist mit technischen Hürden gepflastert. Sie müssen mit folgenden Herausforderungen rechnen:

• Latenz: Jede Verzögerung zwischen der Kopfbewegung des Nutzers und der Bildaktualisierung führt zu Unbehagen und beeinträchtigt das Eintauchen in die virtuelle Welt. Eine Latenz von unter 20 Millisekunden zwischen Bewegung und Bild zu erreichen, ist ein wichtiges und anspruchsvolles Ziel.
• Akkulaufzeit: Hohe Leistungsanforderungen entladen die Akkus schnell. Die Balance zwischen Leistung und Energieeffizienz zu finden, ist eine ständige Herausforderung.
• Wärmemanagement: Leistungsstarke Prozessoren in einem kleinen, geschlossenen Gehäuse werden sehr heiß. Um unangenehme Temperaturen und thermische Drosselung zu vermeiden, sind intelligente passive und aktive Kühllösungen erforderlich.
• Kosten: Hochwertige Mikrodisplays, Präzisionsoptiken und kundenspezifische Fertigung sind teuer, selbst für einen einzelnen Prototyp.

Die Zukunft von DIY-AR

Mit der zunehmenden Verbreitung und Erschwinglichkeit von Kerntechnologien wie Micro-LED-Displays und extrem stromsparenden KI-Chips sinken die Einstiegshürden für die Entwicklung von AR-Brillen weiter. Wir bewegen uns auf eine Zukunft zu, in der Open-Source-Hardware-Designs für AR-Brillen, ähnlich denen für Smartphones, eine neue Innovationswelle von Einzelpersonen und kleinen Teams auslösen könnten. Das Ziel ist nicht unbedingt der Wettbewerb mit Großkonzernen, sondern die Erforschung von Nischenanwendungen, das Experimentieren mit radikal neuen Interaktionsmodellen und die Demokratisierung der Technologieentwicklung, die unsere Zukunft prägen wird.

Sie brauchen kein Milliardenbudget für Forschung und Entwicklung, um die Zukunft des Gesichts-Computing zu erkunden. Der Weg zur Entwicklung von AR-Brillen beginnt mit einem einzigen Schritt: Neugierde auf ihre Funktionsweise, Lernbereitschaft in Optik und Sensorik sowie Ausdauer bei der Lösung scheinbar endloser Probleme. Die Komponenten sind verfügbar, die Software-Tools leistungsstark und leicht zugänglich, und die Community der Entwickler wächst stetig. Mit diesem Projekt bauen Sie nicht nur ein Gerät, sondern erwerben ein tiefes, grundlegendes Verständnis für die nächste Generation menschlicher Erfahrung. Das Wissen über Spatial Computing, Sensorfusion und ergonomisches Design ist von unschätzbarem Wert. Sammeln Sie also Ihre Ideen, starten Sie Ihren 3D-Drucker und Ihren Code-Editor und legen Sie los. Die erweiterte Welt wartet auf Ihren Beitrag.
