Head-Up-Display-Projektor: Die Zukunft der Information auf Augenhöhe

Stellen Sie sich vor, Sie fahren nachts auf einer kurvenreichen Straße, ein plötzlicher Regenguss versperrt Ihnen die Sicht, doch Sie müssen nicht einmal auf Ihr Armaturenbrett schauen. Geschwindigkeit, Navigation und sogar Gefahrenwarnungen werden nahtlos auf die Windschutzscheibe projiziert und schweben knapp über der Straße vor Ihnen. Das ist keine Szene aus einem Science-Fiction-Film, sondern Realität dank der revolutionären Technologie des Head-up-Displays. Dieses geniale Gerät verändert grundlegend unseren Umgang mit Informationen, verwandelt alltägliche Oberflächen in dynamische digitale Leinwände und verspricht eine Zukunft, in der unsere Aufmerksamkeit dort bleibt, wo sie hingehört. Der Weg von einem komplexen Militärinstrument zu einem potenziellen Verbraucherprodukt ist eine faszinierende Innovationsgeschichte, deren Auswirkungen weit über die Automobilbranche hinaus in unseren Alltag reichen.

Vom Cockpit zum Armaturenbrett: Ein kurzer historischer Aufstieg

Die Geschichte des Head-up-Displays (HUD) beginnt nicht auf der Straße, sondern hoch über den Wolken. Das Konzept wurde ursprünglich während des Zweiten Weltkriegs für die Militärluftfahrt entwickelt und in den 1950er- und 1960er-Jahren weiterentwickelt. Das Problem war einfach, aber entscheidend: Piloten von Hochleistungs-Kampfjets durften während komplexer Manöver oder Luftkampfmanöver nicht auf ihre Instrumententafeln schauen. Selbst ein kurzer Blickabriss vom Feind konnte tödlich sein. Die Lösung war ein elektromechanisches Reflektorvisier, das grundlegende Zielinformationen auf eine Glasscheibe projizierte und es dem Piloten ermöglichte, den Blick nach oben zu richten und sich auf die Umgebung zu konzentrieren. So entstand der Begriff „Head-up-Display“.

Die Technologie entwickelte sich rasant und wandelte sich in den 1970er-Jahren von einfachen Kreiselvisieren zu vollintegrierten elektronischen Systemen. Diese modernen Head-up-Displays (HUDs) nutzten eine Kathodenstrahlröhre (CRT) zur Erzeugung eines monochromen Bildes, das anschließend über mehrere Spiegel und ein Kombinationsglas in das Sichtfeld des Piloten projiziert wurde. Sie zeigten wichtige Flugdaten wie Höhe, Geschwindigkeit, Kurs und Zielmarkierungen an. Die kommerzielle Luftfahrtindustrie übernahm die Technologie bald und erkannte ihren immensen Wert für die Verbesserung des Situationsbewusstseins und der Sicherheit in kritischen Flugphasen wie Start und Landung.

Die Automobilindustrie wagte sich Ende der 1980er-Jahre zaghaft an Head-up-Displays (HUDs) heran – mit primitiven, monochromen Systemen, die kaum mehr als eine digitale Geschwindigkeitsanzeige boten. Sie waren teuer, in ihrer Funktionalität eingeschränkt und galten weitgehend als Neuheit für Oberklassefahrzeuge. Das Kernprinzip – die Ablenkung des Fahrers zu reduzieren, indem der Blick weniger von der Straße abgewendet werden muss – war jedoch für Autofahrer ebenso überzeugend wie für Kampfpiloten. In den letzten zwei Jahrzehnten haben Fortschritte in der digitalen Projektion, der Miniaturisierung und der Software den Head-up-Display-Projektor im Automobilbereich von einer Nischenfunktion zu einem zentralen Bestandteil moderner Fahrzeugschnittstellen und aktiver Sicherheitssysteme gemacht.

Die Magie entschlüsselt: So funktioniert ein Head-Up-Display-Projektor

Im Kern ist ein Head-up-Display-Projektor ein hochentwickeltes Bilderzeugungs- und Optiksystem. Es funktioniert nach einem einfachen Prinzip: Informationen werden auf eine transparente Oberfläche projiziert, sodass der Benutzer sowohl die Informationen als auch die Umgebung sehen kann. Die moderne Umsetzung dieses Prinzips erfordert das Zusammenspiel mehrerer Schlüsselkomponenten.

1. Die Bildgenerierungseinheit (PGU - Picture Generation Unit)

Dies ist das Herzstück des Head-up-Displays (HUD), die Lichtquelle, die das Bild erzeugt. Frühe HUDs in Fahrzeugen nutzten LEDs und einen LCD-Shutter, ähnlich einem Standardprojektor, doch diese Technologie hatte Einschränkungen hinsichtlich Helligkeit und Kontrast. Heutzutage sind folgende Technologien am weitesten verbreitet und fortschrittlich:

• Digitales Mikrospiegelbauelement (DMD): Bekannt geworden durch seinen Einsatz in vielen Digitalprojektoren, ist ein DMD-Chip ein winziger Halbleiterchip, der mit Hunderttausenden mikroskopisch kleiner Spiegel bedeckt ist. Jeder Spiegel repräsentiert ein einzelnes Pixel. Diese Spiegel können sich schnell neigen, um Licht entweder auf die Projektionsoptik zu lenken (ein) oder von ihr wegzulenken (aus). Dadurch entsteht ein hochauflösendes, helles und scharfes Bild. DMD-basierte Systeme sind für ihre Zuverlässigkeit und hervorragende Leistung bei unterschiedlichen Lichtverhältnissen bekannt.
• Laserscanning (LBS): Bei diesem Verfahren werden ein oder mehrere Miniaturlaser (rot, grün, blau) mithilfe eines schnell beweglichen mikroelektromechanischen Systems (MEMS) über die Anzeigefläche geführt. Durch die Modulation der Laserintensität während des Scans zeichnet das System das Bild Pixel für Pixel direkt auf. LBS-Systeme sind extrem kompakt, bieten einen sehr großen Farbraum und können Bilder mit scheinbar unendlicher Schärfentiefe projizieren.
• Flüssigkristall auf Silizium (LCoS): Diese Technologie nutzt eine Flüssigkristallschicht auf einem reflektierenden Siliziumsubstrat. Das Licht wird durch die Flüssigkristalle reflektiert, die wie winzige Blenden wirken und das Licht für jedes Pixel modulieren. LCoS ist bekannt für die Erzeugung von Bildern mit außergewöhnlich hoher Auflösung und minimalem „Fliegengittereffekt“.

2. Der Kombinierer

Dies ist die Oberfläche, auf die das Bild projiziert wird, damit der Benutzer es sieht. Es gibt zwei Haupttypen von Bildkombinatoren:

• Windschutzscheiben-Kombinator: In den meisten modernen Fahrzeugen dient die Windschutzscheibe selbst als Kombinationsfläche. Eine herkömmliche Windschutzscheibe würde jedoch aufgrund ihrer Dicke starke Doppelbilder verursachen. Um dem entgegenzuwirken, wird eine dünne, speziell geformte Keilfolie zwischen die Scheiben des Windschutzscheibenglases laminiert. Diese Folie korrigiert die Lichtbrechung und sorgt dafür, dass die projizierten Informationen für den Fahrer als ein einziges, scharfes Bild erscheinen.
• Separates Kombinationsglas: Einige ältere oder einfachere Systeme verwenden ein kleines, ausfahrbares oder fest installiertes transparentes Glasteil, das aus dem Armaturenbrett herausfährt. Obwohl diese Lösung effektiv ist, führt sie oft zu einem kleineren Sichtfeld und wirkt weniger integriert als eine vollflächige Windschutzscheibenprojektion.

3. Optik und Software

Zwischen der PGU und dem Kombinator befindet sich eine komplexe Anordnung aus Spiegeln und Linsen. Dieser optische Pfad ist präzise konstruiert, um das Licht zu falten, das Bild zu vergrößern und – was am wichtigsten ist – es in eine virtuelle Entfernung, typischerweise 2 bis 3 Meter vor dem Fahrzeug, zu projizieren. Dies ist ein entscheidender Aspekt der Technologie. Indem die Informationen so dargestellt werden, als würden sie weiter vorn auf der Straße schweben, müssen die Augen des Fahrers nicht mehr zwischen dem nahen Armaturenbrett und der entfernten Straße hin- und herfokussieren. Dadurch werden die Augenbelastung und die kognitive Anstrengung drastisch reduziert.

Eine hochentwickelte Software fungiert als zentrales Steuerungselement. Sie bezieht Daten aus dem Fahrzeugnetzwerk (Geschwindigkeit, Drehzahl, Navigationsanweisungen des GPS, Fahrerassistenzwarnungen) und stellt die entsprechenden Grafiken, Symbole und Texte dar. Zudem sorgt sie für die Kalibrierung, um eine optimale Ausrichtung des Bildes auf die Augenposition des Fahrers zu gewährleisten.

Jenseits des Tachometers: Die vielfältigen Anwendungsmöglichkeiten von HUD-Projektoren

Der Wert eines Head-up-Display-Projektors bemisst sich nicht nur an der Bequemlichkeit; er ist ein leistungsstarkes Werkzeug zur Verbesserung der Sicherheit und des Eintauchens in verschiedene Bereiche.

Fahrzeugsicherheit und Komfort

Dies bleibt die wichtigste und wirkungsvollste Anwendung. Head-up-Displays (HUDs) wirken dem weit verbreiteten Problem der Ablenkung am Steuer entgegen, indem sie Informationen direkt im Sichtfeld des Fahrers anzeigen. Studien haben gezeigt, dass HUDs Reaktionszeiten und die Anzahl der Blicke abseits der Straße deutlich reduzieren können. Moderne Systeme zeigen eine Vielzahl von Daten an:

• Wichtigste Fahrdaten: Aktuelle Geschwindigkeit, eingestellte Geschwindigkeit im Tempomatbetrieb und Drehzahl.
• Fortschrittliche Fahrerassistenzsysteme (ADAS): Spurverlassenswarnungen, Frontalkollisionswarnungen, Totwinkelanzeigen und der Status des adaptiven Tempomaten werden direkt auf den entsprechenden Teil der Straße projiziert (z. B. erscheint ein rotes Autosymbol über einem Fahrzeug auf Ihrem Weg).
• Navigation: Dynamische Abbiegehinweise, die wie auf die Straße gemalt aussehen, zusammen mit Informationen zur Entfernung bis zur Abbiegung und zum Straßennamen.
• Fahrzeugstatus: Warnungen bei niedrigem Kraftstoffstand, Reifendruckwarnungen und Benachrichtigungen über eingehende Anrufe.

Augmented Reality (AR) HUDs: Der nächste Evolutionssprung

Die nächste Generation von Head-up-Display-Projektoren sind AR-HUDs. Diese projizieren nicht nur Daten, sondern integrieren diese kontextbezogen in die reale Welt. AR-HUDs nutzen ein komplexeres optisches System, um ein deutlich größeres Sichtfeld und eine größere virtuelle Bilddistanz von oft über 10 Metern zu erreichen. Dies ermöglicht beeindruckende Integrationen:

• Ein Navigationspfeil, der sich zu krümmen scheint und direkt auf die Einfahrt eines Parkplatzes zeigt.
• Ein markierter Pfad auf der Straße selbst zeigt die optimale Fahrspur an.
• Identifizierung und Kennzeichnung von Points of Interest, wie Tankstellen oder Restaurants, in der realen Umgebung.
• Bei gefährlichen Bedingungen könnte das System eine virtuelle „Nebellinie“ auf die Straße projizieren, um dem Fahrer zu helfen, in seiner Spur zu bleiben, wenn die Fahrbahnmarkierungen nicht sichtbar sind.

AR-HUDs stellen den Höhepunkt des technologischen Ziels dar: die nahtlose Verschmelzung der digitalen und physischen Welt zu schaffen und intuitive, kontextbezogene Informationen bereitzustellen, die das Benutzererlebnis verbessern, anstatt es zu unterbrechen.

Luft- und Raumfahrt

Als ursprünglicher Anwendungsbereich des Head-up-Displays (HUD) nutzt die Luftfahrt weiterhin dessen Vorteile. Von Verkehrsflugzeugen bis hin zu Flugzeugen der allgemeinen Luftfahrt liefern HUDs wichtige Fluginformationen, Flugbahnvektoren und eine verbesserte Sicht bei Anflügen mit eingeschränkter Sicht, wodurch die Sicherheitsmargen deutlich erhöht werden.

Unterhaltungselektronik und Wearables

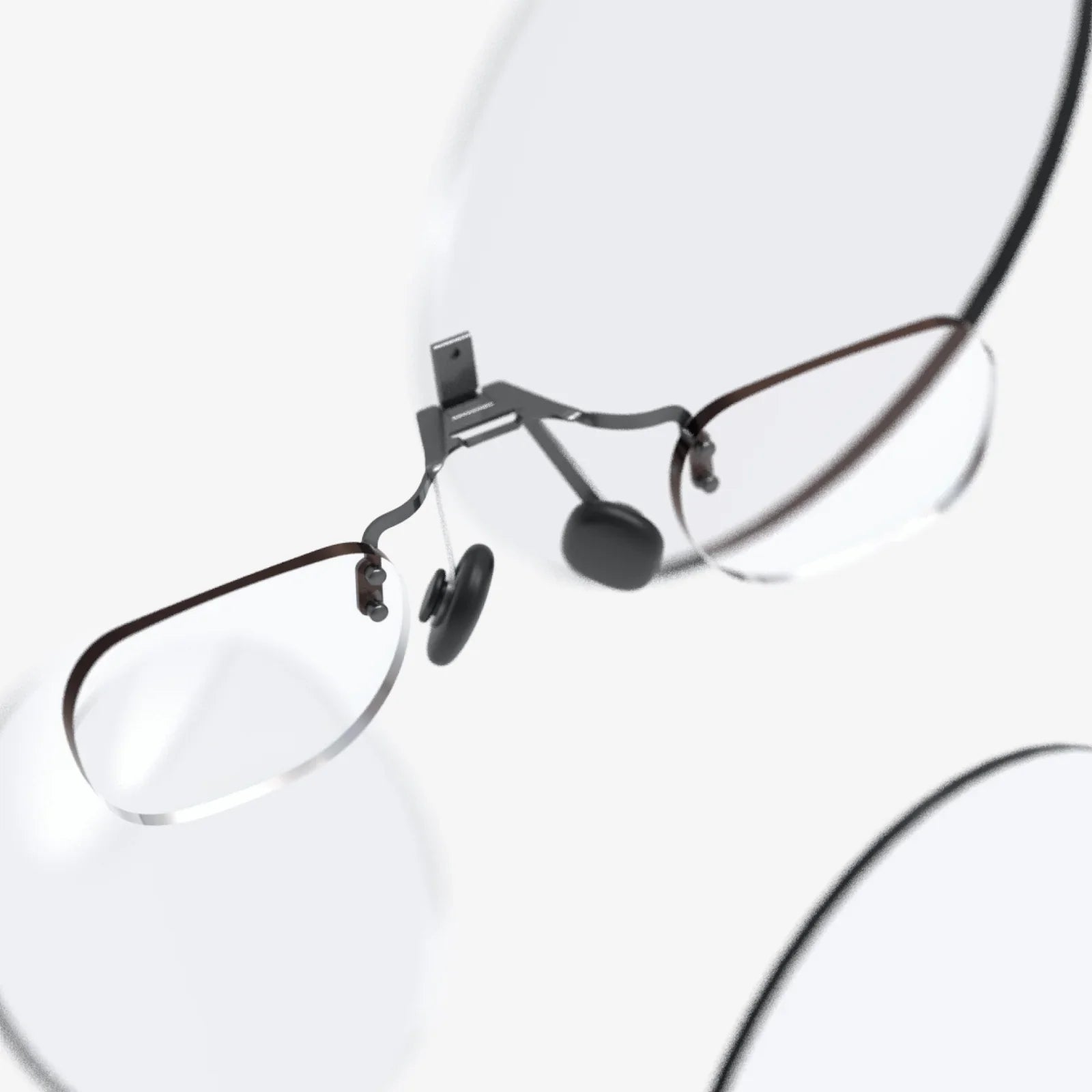

Die Prinzipien von Head-up-Display-Projektoren erleben in Datenbrillen und tragbaren Displays eine Renaissance. Miniaturisierte LBS- oder Wellenleiter-basierte Systeme können Informationen wie Benachrichtigungen, Übersetzungen oder Wegbeschreibungen direkt ins Auge des Nutzers projizieren und so eine persönliche und stets verfügbare Informationsebene über seinem Sichtfeld schaffen. Dies hat weitreichende Konsequenzen für Bereiche wie Logistik, Instandhaltung und Medizin, in denen Mitarbeiter freihändig auf Informationen zugreifen müssen.

Die Herausforderungen meistern: Einschränkungen und Überlegungen

Trotz ihres Potenzials ist die Technologie nicht ohne Hürden. Eine breite Anwendung steht vor mehreren bedeutenden Herausforderungen.

• Kosten und Einbau: Ein vollwertiges System, insbesondere ein AR-HUD-System, ist teuer. Die komplexe Optik und die leistungsstarke PGU benötigen viel Platz im Armaturenbrett und stellen Fahrzeughersteller, insbesondere bei kleineren Fahrzeugmodellen, vor eine gestalterische und technische Herausforderung.
• Lesbarkeit und Umgebungsfaktoren: Die Helligkeit des Projektors muss dynamisch anpassbar sein, um bei hellem Sonnenlicht gut sichtbar zu sein, ohne nachts zu blenden. Es ist schwierig, die richtige Balance zu finden, um unter allen Bedingungen – vom dunklen Tunnel bis zur schneebedeckten Landschaft – klare Sicht zu gewährleisten. Zudem kann es vorkommen, dass Fahrer mit polarisierenden Sonnenbrillen bestimmte HUD-Projektionen deutlich abdunkeln oder vollständig auslöschen.
• Informationsüberflutung: Es gilt, ein ausgewogenes Verhältnis zwischen nützlichen Informationen und einer überladenen, ablenkenden visuellen Darstellung zu finden. Designer müssen äußerst sorgfältig abwägen, welche Informationen angezeigt werden, wie sie präsentiert werden und wo sie erscheinen, um den Fahrer nicht zu überfordern und die Sicherheitsvorteile nicht zunichtezumachen.
• Kalibrierungs- und Sichtfeld: Das Sichtfeld ist der kleine Bereich, in dem sich die Augen des Fahrers befinden müssen, um das gesamte Head-up-Display-Bild klar zu sehen. Bewegt der Fahrer seinen Kopf zu weit aus diesem Bereich heraus, wird das Bild abgeschnitten oder verschwindet. Die Systeme müssen während der Fertigung sorgfältig kalibriert werden und unterschiedliche Körpergrößen und Sitzpositionen des Fahrers berücksichtigen.

Der Weg in die Zukunft: Eine transparente Zukunft

Die Entwicklung der Head-up-Display-Projektortechnologie deutet auf eine stärker integrierte und intelligentere Zukunft hin. Wir können mit mehreren wichtigen Entwicklungen rechnen:

• Massenmarkteinführung: Mit sinkenden Kosten und fortschreitender Miniaturisierung der Technologie werden Head-up-Displays (HUDs) von Premiumfahrzeugen in das Segment der preisgünstigen Mittelklassewagen Einzug halten und zu einem Standard-Sicherheitsmerkmal anstatt zu einer Luxusoption werden.
• Größeres Sichtfeld und echte AR: Zukünftige Systeme werden großflächige Panoramadisplays bieten, die die gesamte Windschutzscheibe abdecken und diese in einen umfassenden Augmented-Reality-Arbeitsbereich für den Fahrer verwandeln.
• Sensorfusion und KI-Integration: Head-up -Displays (HUDs) werden zur primären visuellen Ausgabe eines Netzwerks von Fahrzeugsensoren und künstlicher Intelligenz. Sie zeigen nicht nur Daten an, sondern interpretieren die Fahrumgebung intelligent, sagen Gefahren voraus und bieten proaktive Hilfestellung.
• Über das Automobil hinaus: Die Technologie wird auch in anderen Transportmitteln wie Motorrädern, Lastwagen, Bussen und sogar Fahrrädern allgegenwärtig sein und so die Sicherheit für alle Verkehrsteilnehmer erhöhen.
• Photonik und Wellenleiter: Die Forschung an neuen optischen Technologien, wie holographischen Wellenleitern, verspricht die Entwicklung ultradünner, leichter und effizienter Projektionssysteme, die den Formfaktor von HUDs in Autos und Wearables gleichermaßen revolutionieren könnten.

Der einst so unscheinbare Head-up-Display-Projektor hat einen langen Weg von seinen feurigen Anfängen im Luftkampf zurückgelegt. Er ist ein Beweis für die Macht der Technologie, ein grundlegendes menschliches Problem zu lösen: das Bedürfnis nach ununterbrochener Information. Er schlägt eine Brücke zwischen unserer analogen Vergangenheit und unserer digitalen Zukunft und eröffnet uns einen Blick in eine Welt, in der Technologie nicht unsere Aufmerksamkeit fordert, sondern unauffällig, nahtlos und sicher unsere Wahrnehmung der Realität erweitert. Das Potenzial ist grenzenlos, und der Blick von hier war noch nie so klar.

Die nahtlose Verschmelzung von Daten und Realität ist keine Zukunftsvision mehr – sie ist die nächste Stufe der Mensch-Maschine-Interaktion, die schon bald Realität wird. Der Wettlauf um die Perfektionierung dieser Technologie hat begonnen, und ihre Gewinner werden nicht nur das Armaturenbrett revolutionieren, sondern unsere Wahrnehmung der Welt grundlegend verändern – Pixel für Pixel.
