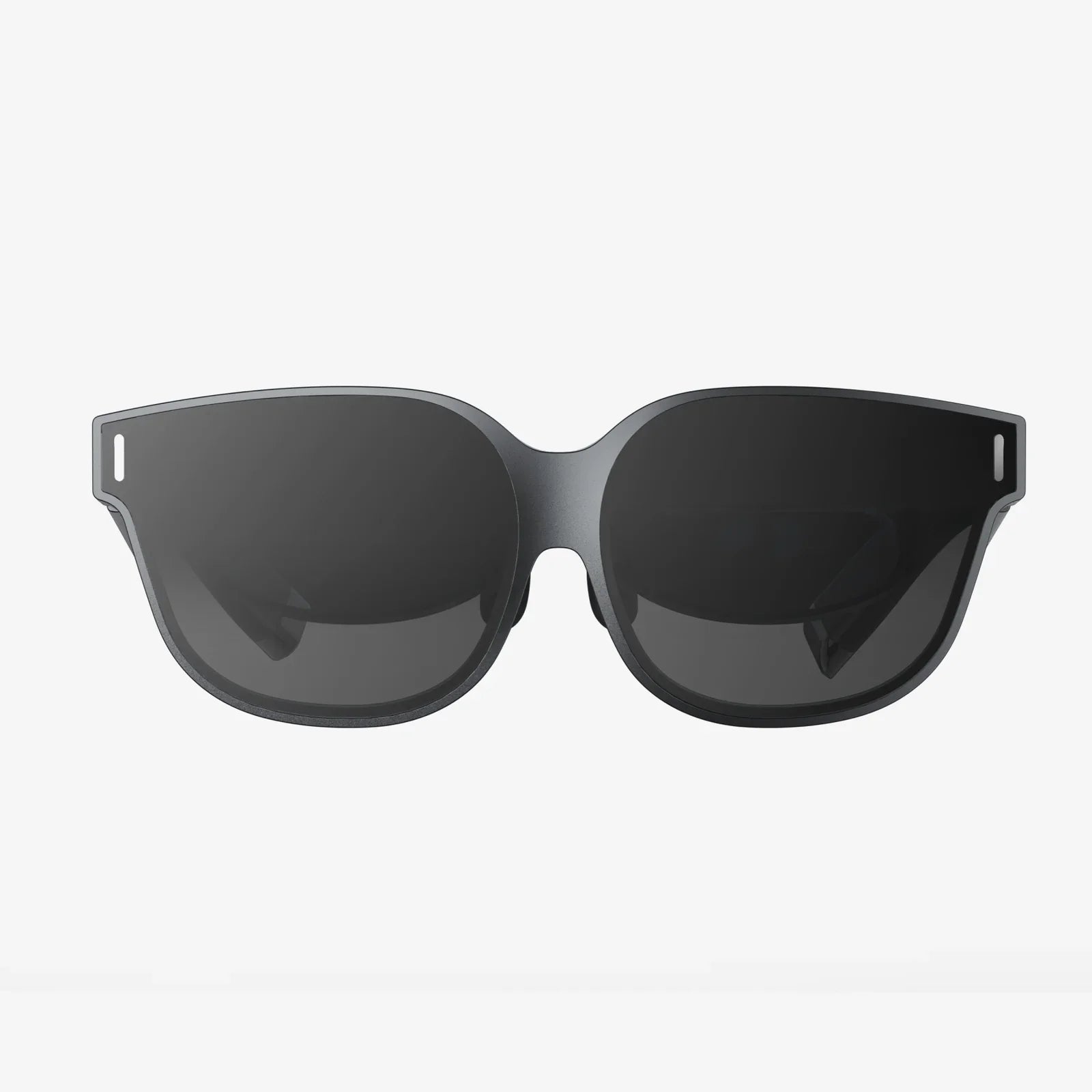

AR-Brillen selber bauen: Der ultimative Leitfaden zum Bau Ihres eigenen Augmented-Reality-Headsets

Stellen Sie sich eine Welt vor, in der digitale Informationen nahtlos mit Ihrer physischen Realität verschmelzen, in der Anweisungen vor Ihren Augen schweben, während Sie einen Motor reparieren, oder in der Fabelwesen in Ihrem Park spielen. Das ist das Versprechen der Augmented Reality, und der Schlüssel dazu ist eine AR-Brille. Für Neugierige, Tüftler und die Innovatoren von morgen ist der Wunsch, diese Technologie nicht nur zu nutzen, sondern sie zu verstehen und selbst zu entwickeln, ein starker Anreiz. Der Weg zum Bau einer eigenen AR-Brille ist ein tiefer Einblick in die Spitzentechnologie der Unterhaltungselektronik, bei dem Optik, Software und Hardware zu einem tragbaren Fenster in eine neue Welt verschmelzen. Es ist ein anspruchsvolles, aber zutiefst lohnendes Unterfangen, das die Magie hinter der nächsten großen Computerplattform entschlüsselt.

Dekonstruktion des Traums: Kernkomponenten von AR-Brillen

Bevor man etwas zusammenbaut, muss man die grundlegenden Bausteine ​​verstehen. AR-Brillen sind ein komplexes Zusammenspiel miteinander verbundener Systeme, von denen jedes eine entscheidende Rolle bei der Schaffung eines überzeugenden Augmented-Reality-Erlebnisses spielt.

Die optische Einheit: Durchsichtige Displays

Dies ist das Herzstück des Geräts. Im Gegensatz zu Virtual-Reality-Headsets, die die Außenwelt ausblenden, müssen AR-Brillen Bilder auf transparente Linsen projizieren, damit der Nutzer sowohl die digitale als auch die reale Welt sehen kann. Mehrere Technologien ermöglichen dies:

• Wellenleiterdisplays: Sie gelten oft als Goldstandard und nutzen winzige Gitter oder holografische Elemente, die in die Linse geätzt sind, um Licht von einem Mikrodisplay am Bügel ins Auge des Trägers zu lenken. Sie ermöglichen schlanke, sonnenbrillenähnliche Designs, sind aber extrem komplex und teuer in der Herstellung.
• Vogelbadoptik: Eine zugänglichere Methode für Prototypen. Dieses System nutzt einen Strahlteiler (einen halbtransparenten Spiegel) und einen sphärischen Spiegel (das „Vogelbad“), um das Bild eines Micro-OLED-Displays ins Auge zu reflektieren. Es bietet exzellente Farben und Kontraste, kann aber etwas sperriger sein.
• Gebogene Spiegeloptik: Noch einfacher ist dieses Verfahren. Hierbei wird ein frei geformter, gebogener Spiegel vor dem Auge platziert, um Licht von einem darüber angebrachten Display zu reflektieren. Die Konstruktion ist mechanisch unkompliziert, kann aber das Sichtfeld des Benutzers einschränken.

Die Verarbeitungseinheit: Das digitale Gehirn

Der Prozessor erzeugt die digitalen Inhalte und macht sie interaktiv. Sie haben im Wesentlichen zwei Möglichkeiten:

• Integrierte Verarbeitung: Ein System-on-a-Chip (SoC) und Speicher werden direkt in den Brillenrahmen integriert. Dadurch entsteht ein eigenständiges Gerät, das jedoch Expertenwissen in den Bereichen Miniaturisierung, Wärmemanagement und Energieeffizienz erfordert.
• Kabelgebundene Verarbeitung: Die Brille wird per Kabel mit einem externen Computer, wie einem Laptop oder Smartphone, verbunden. Dies ist die praktischste Lösung für ein DIY-Projekt, da die rechenintensive Aufgabe auf ein Gerät verlagert wird, das diese bereits gut bewältigt. Ihr Smartphone ist ein leistungsstarkes AR-Gerät mit Kameras und Sensoren.

Sensoren: Das Fenster zur Welt

Damit digitale Objekte in der realen Welt an Ort und Stelle bleiben, müssen die Brillen ihre Umgebung erfassen. Dies erfordert eine Reihe von Sensoren:

• Kameras: Werden für Aufgaben der Computer Vision wie die Verfolgung von Objekten, das Lesen von QR-Codes und in einigen Fällen für die Durchleitung von Videos verwendet.
• Inertial Measurement Unit (IMU): Eine Kombination aus Beschleunigungsmessern und Gyroskopen, die die Drehung und Bewegung des Kopfes mit hoher Geschwindigkeit und Präzision erfasst.
• Tiefensensoren: Technologien wie Time-of-Flight-Sensoren projizieren Infrarotlicht, um die Entfernung zu umgebenden Objekten genau zu erfassen, was für die Okklusion (das Verdecken digitaler Objekte durch reale Objekte) von entscheidender Bedeutung ist.

Stromversorgung und Konnektivität

Der Betrieb des Systems stellt eine ständige Herausforderung dar. Ein Lithium-Polymer-Akku mit hoher Kapazität ist unerlässlich, und seine Platzierung (oft in einem dickeren Bügel) muss im Hinblick auf die Gewichtsverteilung sorgfältig geplant werden. Konnektivitätsoptionen wie WLAN, Bluetooth und sogar 5G-Module ermöglichen es der Brille, auf Cloud-Daten zuzugreifen und mit anderen Geräten zu kommunizieren.

Der Weg des Prototypenentwicklers: Ein schrittweises Rahmenwerk

Die Umsetzung von Theorie in die Praxis erfordert ein systematisches Vorgehen. Hier finden Sie einen Leitfaden für Ihren ersten funktionsfähigen Prototyp.

Schritt 1: Definieren Sie Ihr „Warum“ und den Umfang

Bauen Sie ein einfaches Benachrichtigungsdisplay? Oder einen vollwertigen Gaming-PC? Der Verwendungszweck bestimmt die Komplexität. Für ein erstes Projekt empfiehlt es sich, mit einfachen Anforderungen zu beginnen. Ein monokulares Display (für ein Auge), das grundlegenden Text und Grafiken anzeigt, ist ein fantastisches und erreichbares Ziel. Dadurch vereinfachen sich Optik, Signalverarbeitung und Ausrichtung enorm.

Schritt 2: Auswahl Ihrer Komponenten

Beginnen Sie je nach Ihren Anforderungen mit der Beschaffung. Für einen kabelgebundenen, monokularen Prototyp könnten Sie beispielsweise Folgendes beschaffen:

• Ein Micro-OLED-Display (z. B. ein 0,5-Zoll-Panel mit 1080p-Auflösung).
• Ein einfaches Vogelbad oder ein optisches Set mit gebogenem Spiegel.
• Ein Mikrocontroller (wie ein ESP32) oder ein Einplatinencomputer (wie ein Raspberry Pi Zero) zur Abwicklung der grundlegenden Kommunikation.
• Ein hochwertiger IMU-Sensor.
• Ein kleiner Li-Po-Akku und eine Ladeschaltung.
• 3D-gedruckte Rahmen und Komponenten.

Schritt 3: Optische Montage und Ausrichtung

Dies ist die heikelste Phase. Ziel ist es, das Display und die optischen Elemente so zu positionieren, dass das projizierte Bild in einem angenehmen Abstand (üblicherweise einige Meter, die sogenannte „virtuelle Bilddistanz“) scharf und klar erscheint. Dies erfordert eine präzise Montage, oft mit verstellbaren Halterungen, und unzählige Feineinstellungen. Ein Kollimator kann beim Testen der Schärfe hilfreich sein.

Schritt 4: Das Software-Backend

Bei einer Verbindung mit einem Smartphone entwickeln Sie eine mobile App. Diese App, die mit einem Framework wie ARCore für Android oder ARKit für iOS erstellt wird, übernimmt die Hauptarbeit: Sie empfängt die Sensordaten des Smartphones (und gegebenenfalls der Sensoren auf der Brille), verfolgt die Position des Smartphones im Raum, rendert die 3D-Grafiken und kodiert das Videosignal für das Display der Brille. Die Brille selbst benötigt möglicherweise nur Firmware, um dieses Videosignal zu dekodieren und das Display anzusteuern.

Schritt 5: Integration und Test

Hier kommt alles zusammen – und geht meistens kaputt, bevor es überhaupt funktioniert. Setzen Sie alle Komponenten sorgfältig in den 3D-gedruckten Rahmen ein und achten Sie darauf, dass die Kabel fest sitzen und keine Kurzschlüsse entstehen. Das Energiemanagement ist entscheidend; testen Sie jedes Subsystem einzeln, bevor Sie sie zusammenfügen. Wenn der digitale Würfel zum ersten Mal stabil auf Ihrem Schreibtisch steht, ist das ein wahrhaft magischer Moment.

Sich im Labyrinth zurechtfinden: Inhärente Herausforderungen und Überlegungen

Der Weg zu funktionsfähigen AR-Brillen ist mit technischen Hürden behaftet, mit denen selbst große Unternehmen zu kämpfen haben.

Der Konflikt zwischen Vergenz und Akkommodation

Dies ist ein grundlegendes Problem aktueller AR/VR-Systeme. Unsere Augen fokussieren (akkommodieren) natürlicherweise auf die Entfernung, in der sie konvergieren. Da die meisten AR-Displays ein Bild mit einer festen Fokusdistanz (z. B. 2 Meter) projizieren, konvergieren unsere Augen auf ein virtuelles Objekt, das näher erscheint, aber dennoch auf 2 Meter fokussiert werden muss. Diese Diskrepanz kann zu Augenbelastung und Kopfschmerzen führen. Lösungen wie varifokale Displays sind Gegenstand aktueller Forschung, liegen aber weit jenseits des DIY-Bereichs.

Sichtfeld (FoV)

Das Sichtfeld (FoV) ist der Winkelbereich des digitalen Fensters, den man sehen kann. Ein enges Sichtfeld fühlt sich an, als würde man durch einen Briefkastenschlitz schauen. Ein weites, immersives Sichtfeld zu realisieren, ohne die Optik riesig und klobig zu gestalten, ist wohl die größte optische Herausforderung überhaupt.

Latenz: Die Geschwindigkeit des Lichts (und der Daten)

Die Bildaktualisierung muss innerhalb von weniger als 20 Millisekunden erfolgen, um Übelkeit im Simulator zu vermeiden und die Illusion von Stabilität aufrechtzuerhalten. Jede Verzögerung bei der Sensormessung, -verarbeitung oder -darstellung beeinträchtigt die Immersion. Dies erfordert hochoptimierten Code und effiziente Datenpipelines.

Kalibrierung und Formfaktor

Jedes Gesicht und jede Augenform ist einzigartig. Ein Einheitsmodell führt daher zu unbefriedigenden Ergebnissen. Professionelle Systeme verfügen über Mechanismen zur Anpassung des Pupillenabstands (IPD) und des Linsenabstands zum Auge. Die Entwicklung einer komfortablen, tragbaren und langlebigen Form ist eine eigene Disziplin, die Industriedesign und Maschinenbau vereint.

Jenseits des Prototyps: Die Zukunft, die Sie gestalten

Der Bauprozess selbst ist eine Form der Erkundung. Indem Sie Ihre eigene AR-Brille entwickeln, erschaffen Sie nicht nur ein Werkzeug, sondern leisten einen wichtigen Beitrag zur Entwicklung des Spatial Computing. Die dabei erworbenen Fähigkeiten – in Optik, eingebetteten Systemen, 3D-Rendering und Mensch-Computer-Interaktion – sind technologisch führend. Dieses praktische Wissen vermittelt ein tiefes Verständnis für die Herausforderungen und Erfolge dieses Bereichs, weit über das hinaus, was jedes Produkthandbuch bieten könnte. Sie werden aktiv zum Architekten der Zukunft und verstehen deren Sprache und Möglichkeiten von Grund auf.

Das schillernde Potenzial einer mit digitalen Informationen angereicherten Welt ist längst keine Science-Fiction mehr – es ist Realität und wartet darauf, an Ihrem Werktisch Gestalt anzunehmen. Während die ausgefeilten Geräte von morgen ihre Komplexität hinter eleganten Fassaden verbergen, liegt die wahre Stärke im Verständnis der zugrundeliegenden Prinzipien. Der Weg zum Bau Ihrer eigenen AR-Brille ist der Schlüssel zu diesem Verständnis und verwandelt Sie vom passiven Konsumenten zum aktiven Pionier an der Schnittstelle von menschlichem Sehen und Computerinteraktion. Die Werkzeuge sind vorhanden, die Community wächst, und die einzige Grenze ist Ihre Neugier, herauszufinden, was passiert, wenn Sie die Zukunft selbst gestalten.
