Stellen Sie sich eine Welt vor, in der Ihre Brille eine hochauflösende Karte auf die Straße vor Ihnen projiziert, Ihre smarte Kontaktlinse Ihre Gesundheit in Echtzeit analysiert und der Stoff Ihrer Kleidung per Gedankenkraft die Farbe ändert oder Benachrichtigungen anzeigt. Das ist keine Science-Fiction, sondern die nahe Zukunft, die heute auf der Grundlage einer einzigen, bahnbrechenden Technologie entsteht: dem kleinsten OLED-Display. Der Wettlauf um die Miniaturisierung dieser brillanten Lichtpaneele verschiebt die Grenzen der Physik, der Fertigung und der menschlichen Vorstellungskraft und verspricht, Computertechnologie nahtlos in unseren Alltag zu integrieren.
Die Kernwissenschaft: Wie OLEDs traditionelle Grenzen überwinden
Um die bahnbrechende Leistung eines Mikrodisplays zu würdigen, muss man zunächst die grundlegende Funktionsweise der OLED-Technologie (Organische Leuchtdiode) verstehen. Im Gegensatz zu herkömmlichen LCDs (Flüssigkristallanzeigen), die eine separate Hintergrundbeleuchtung benötigen – eine Schicht, die sich nur schwer miniaturisieren lässt –, sind OLEDs selbstleuchtend. Das bedeutet, dass jedes einzelne Pixel ein mikroskopisch kleines, selbstleuchtendes Element ist.
Im Kern ist ein OLED ein Halbleiterbauelement, das aus mehreren dünnen organischen Schichten zwischen zwei Elektroden besteht. Beim Anlegen eines elektrischen Stroms emittieren diese organischen Verbindungen Licht. Die Farbe dieses Lichts wird durch die spezifische chemische Zusammensetzung des organischen Materials bestimmt. Durch die präzise Abscheidung winziger Subpixel aus roten, grünen und blauen (RGB) organischen Materialien können Hersteller ein Vollfarbdisplay mit außergewöhnlichem Kontrast erzeugen, da ein schwarzes Pixel einfach ausgeschaltet ist, wodurch ein echtes und tiefes Schwarz erreicht wird.
Diese selbstleuchtende Eigenschaft ist der Schlüssel zur Miniaturisierung. Durch den Wegfall der Hintergrundbeleuchtung, der Lichtleiter und der Polarisatoren, die in LCDs verbaut sind, werden ganze Schichten an Größe und Komplexität eingespart. Die Entwicklung des kleinsten OLED-Displays stellt daher eine Herausforderung für Materialwissenschaft, Elektrotechnik und Nanofabrikation dar – eine Herausforderung, diese winzigen, leuchtenden Strukturen effizienter, langlebiger und unendlich kleiner zu machen.
Die Fertigungsherausforderung: Bauen im Nanobereich
Die Herstellung eines Displays, bei dem einzelne Pixel in Mikrometern gemessen werden, ist eine Meisterleistung der Präzisionstechnik. Zwei Hauptverfahren haben sich in diesem Wettlauf um die mikroskopisch kleinste Konstruktion als führend erwiesen.
Feinmetallmasken-Verdampfung (FMM)
Dies ist das gängigste Verfahren zur Herstellung hochwertiger RGB-OLED-Displays. Dabei wird eine ultradünne Metallmaske mit präzise geätzten Löchern zwischen einem Substrat (z. B. einem Siliziumwafer) und einer Quelle des organischen Materials platziert. Das Material wird anschließend in einer Vakuumkammer erhitzt, bis es verdampft, durch die winzigen Löcher in der Maske dringt und sich im gewünschten Muster auf dem Substrat ablagert. Die Herausforderung? Mit immer kleineren Pixeln und höherer Displaydichte müssen die Metallmasken extrem dünn und präzise sein und eine nahezu perfekte Ausrichtung erfordern, um Farbverläufe zu vermeiden. Die physikalischen Grenzen bei der Herstellung und Handhabung dieser empfindlichen, komplexen Masken stellen ein erhebliches Hindernis für die weitere Miniaturisierung dar.
Weißes OLED mit Farbfiltern (WOLED)
Ein alternativer Ansatz umgeht das FMM-Dilemma vollständig. Anstatt einzelne RGB-Materialien aufzutragen, erzeugt diese Methode eine gleichmäßige Schicht aus weißem OLED-Licht. Auf diesen weißen Emitter wird ein Standard-Farbfilterarray – ähnlich dem in LCDs verwendeten – aufgebracht, um die roten, grünen und blauen Subpixel zu erzeugen. Dieses Verfahren ist zwar einfacher und vermeidet die Ausrichtungsprobleme von FMM, geht aber mit einem Effizienzverlust einher. Die Farbfilter absorbieren einen erheblichen Teil des weißen Lichts, wodurch das Display mehr Energie benötigt, um die gleiche Helligkeit zu erreichen – ein entscheidender Faktor für energiebegrenzte Wearables.
Die Siliziumlösung
Eine entscheidende Innovation für kleinste Displays ist die Verwendung eines Silizium-Einkristallwafers als Rückwandplatine anstelle des in größeren Panels üblichen Glases oder Kunststoffs. Diese Technologie, oft als OLED-on-Silizium bezeichnet, nutzt die umfangreiche und ausgereifte Infrastruktur der Halbleiterindustrie. Siliziumwafer ermöglichen die Herstellung extrem kleiner und dichter Pixelansteuerschaltungen. Jedes Pixel kann durch einen eigenen, direkt in das Silizium geätzten mikroskopischen Transistor angesteuert werden. Dies ermöglicht höhere Auflösungen und schnellere Reaktionszeiten als mit herkömmlichen TFT-Glasrückwänden jemals möglich gewesen wären.
Jenseits der Resolution: Die Kennzahlen, die wirklich zählen
Bei der Diskussion über kleinste OLED-Displays geht es weit über die physische Größe hinaus. Eine Reihe von Leistungsmerkmalen rückt in den Vordergrund, jedes einzelne eine entscheidende Hürde auf dem Weg zur Marktreife.
- Pixeldichte (PPI): Dies ist der wichtigste Messwert. Während Smartphones respektable 400–500 PPI aufweisen, müssen Micro-OLEDs für Anwendungen im Nahbereich des Auges Werte im vierstelligen Bereich erreichen. Um einen „Retina-Effekt“ zu erzielen, bei dem das menschliche Auge einzelne Pixel durch eine Linse nicht mehr erkennen kann, werden häufig Dichten von 3.000 bis 10.000 PPI angestrebt.
- Helligkeit (Nits): Ein Display, das in Innenräumen brillant ist, kann bei direkter Sonneneinstrahlung blass wirken. Damit Augmented-Reality-Brillen praktikabel sind, müssen ihre Mikrodisplays extrem helle Werte erreichen, um das Umgebungslicht zu überstrahlen. Dies erfordert oft eine Lichtstärke von mehreren tausend Nits.
- Energieeffizienz: In einer Brille oder einem Smartring ist kein Platz für einen großen Akku. Jedes Milliwatt, das vom Display verbraucht wird, verkürzt die Betriebsdauer des Geräts. Die Maximierung der Lichtausbeute (Lichtausbeute pro Watt) ist daher genauso wichtig wie die Maximierung der Pixeldichte.
- Latenz: In der virtuellen und erweiterten Realität ist eine geringe Latenz unerlässlich. Jede Verzögerung zwischen der Kopfbewegung des Nutzers und der Aktualisierung des Displays kann zu Übelkeit und einem gestörten Immersionsgefühl führen. Die Ansteuerschaltungen auf Siliziumbasis leisten hier hervorragende Arbeit.
Ein Universum an Anwendungsmöglichkeiten: Wo winzige Bildschirme eine riesige Wirkung erzielen
Die Anwendungsmöglichkeiten von Mikro-OLEDs reichen weit über die Miniaturisierung bestehender Geräte hinaus. Sie ermöglichen völlig neue Produktkategorien und definieren unsere Interaktion mit Technologie neu.
Erweiterte und virtuelle Realität (AR/VR)

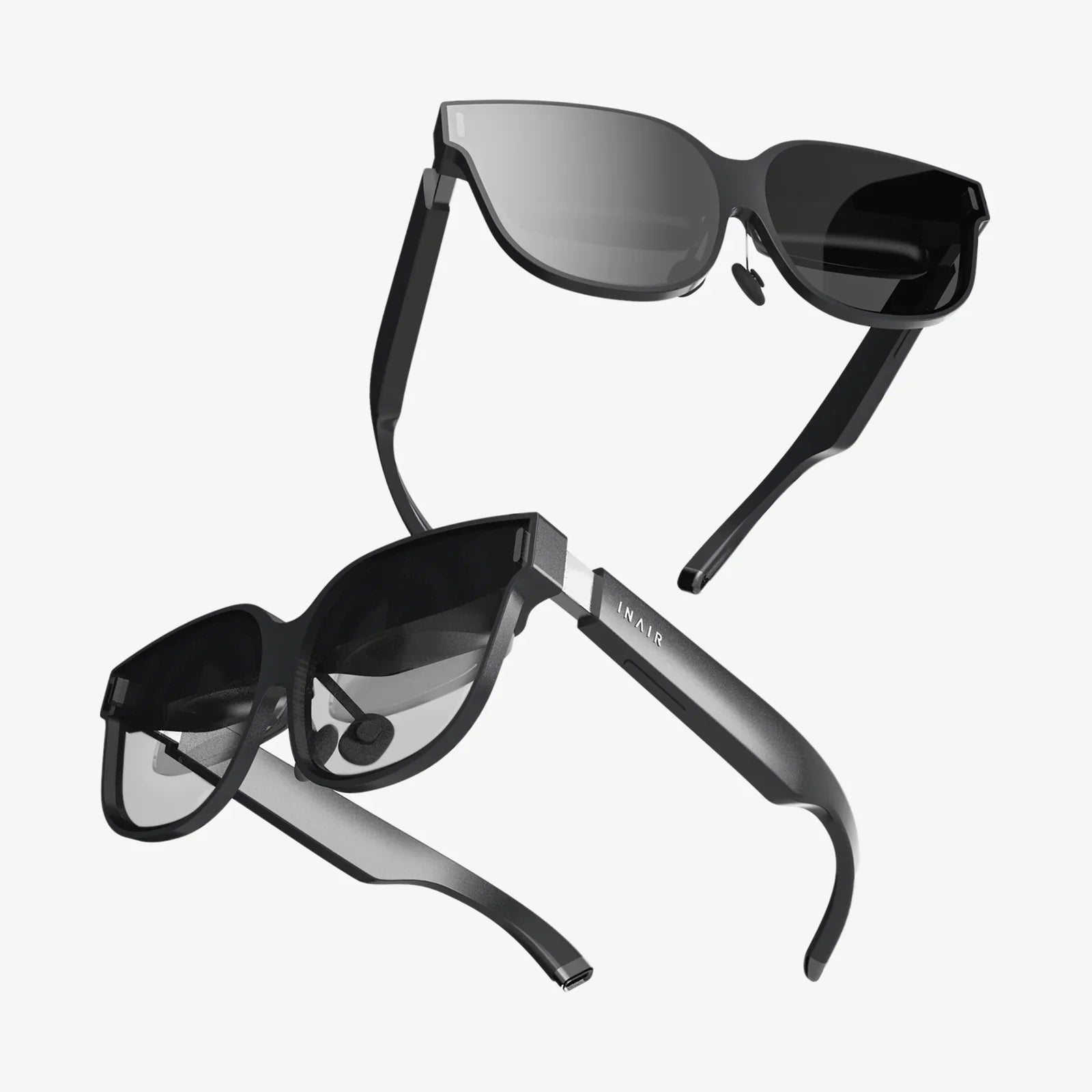

Das ist die bahnbrechende Anwendung. Die kleinsten OLED-Displays sind der Motor der nächsten Computerplattform. In VR-Headsets liefern sie die atemberaubende, hochauflösende und schnell aktualisierbare Bildqualität, die für die Erschaffung realistischer virtueller Welten unerlässlich ist. In AR-Brillen projizieren sie Informationen auf transparente Wellenleiter und ermöglichen es Nutzern, digitale Überlagerungen nahtlos in die reale Welt zu integrieren. Ihre geringe Größe und hohe Leistungsfähigkeit sind die einzige Möglichkeit, Headsets zu entwickeln, die gesellschaftlich akzeptabel und komfortabel genug für den ganztägigen Gebrauch sind.
Medizintechnik
Die Auswirkungen sind enorm. Miniaturdisplays revolutionieren die Chirurgie durch ihre Integration in elektronische Endoskope und Lupenbrillen. Chirurgen erhalten wichtige Patientendaten, Ultraschallbilder oder Vergrößerungsfolien direkt in ihrem Sichtfeld, ohne den Blick vom OP-Tisch abzuwenden. Dies erhöht die Präzision, verkürzt die Operationszeit und verbessert die Behandlungsergebnisse.
Militär und Luft- und Raumfahrt
Seit Jahrzehnten nutzt das Militär Head-Up-Displays (HUDs) in den Cockpits von Kampfjets. Dank der Micro-OLED-Technologie steht diese Funktion nun auch dem einzelnen Soldaten zur Verfügung – durch helmgestützte Displays und intelligente Zielfernrohre. Piloten, Fahrer und Ingenieure erhalten so wichtige Navigations-, Ziel- und Systemdaten direkt vor Augen und können sich voll und ganz auf ihre jeweilige Aufgabe konzentrieren, ohne die Hände zu verlieren.
Die nächste Grenze: Biointegration
Mit Blick auf die Zukunft liegt das ultimative Ziel dieser Technologie in unserem Körper. Die Forschung an biokompatiblen, hochflexiblen OLEDs, die in intelligenten Kontaktlinsen zur Gesundheitsüberwachung (z. B. Messung des Glukosespiegels in der Tränenflüssigkeit) oder zur Bereitstellung grundlegender visueller Informationen eingesetzt werden könnten, ist bereits im Gange. Stellen Sie sich ein Display vor, das so klein und effizient ist, dass es kabellos mit Strom versorgt werden kann und angenehm auf der Oberfläche des menschlichen Auges sitzt.
Die Herausforderungen am Horizont
Der Weg nach vorn ist nicht ohne Hindernisse. Die Entwicklung des kleinsten OLED-Displays stößt auf eigene physikalische und wirtschaftliche Beschränkungen. Der Verdampfungsprozess mittels FMM wird mit schrumpfender Pixelgröße exponentiell schwieriger und teurer. Die Ausbeute – die Anzahl fehlerfreier Displays pro Produktionslauf – kann gering sein, was die Kosten hoch hält. Zudem haben die organischen Materialien selbst eine begrenzte Lebensdauer, insbesondere die blauen Emitter, die schneller degradieren als rote und grüne. Sicherzustellen, dass diese Mikrodisplays Tausende von Betriebsstunden ohne Helligkeitsverlust oder Farbverschiebungen überstehen, ist eine ständige Herausforderung für Chemiker und Ingenieure.
Aus Nutzersicht stellt der „Vergenz-Akkommodations-Konflikt“ in VR weiterhin eine Herausforderung dar. Obwohl das Display ein realistisches 3D-Bild darstellen kann, sind die Augen des Nutzers auf einen nur wenige Zentimeter entfernten, festen Bildschirm fokussiert, was bei manchen zu Augenbelastung führen kann. Um dieses Problem zu lösen, sind weitere technologische Fortschritte wie Gleitsichtgläser erforderlich, die mit dem Mikrodisplay zusammenarbeiten.
Die Suche nach dem kleinsten OLED-Display ist ein Zusammenspiel verschiedener Disziplinen, eine Verschmelzung von Chemie, Physik, Elektrotechnik und Informatik. Sie zeugt von menschlichem Erfindungsgeist und beweist, dass wir durch die Miniaturisierung von Technologie deren Wirkung nicht schmälern, sondern ihr Potenzial erweitern, jeden Aspekt unseres Lebens zu durchdringen. Wir bewegen uns von einer Ära der Geräte, die wir mit uns führen, zu einer Ära der Technologie, die wir am Körper tragen, und schließlich zu einer Ära der Intelligenz, die wir erleben. Das Ziel ist nicht mehr ein größerer Bildschirm, sondern ein unsichtbarer.
Diese unsichtbare Revolution flüstert bereits Verheißungen einer veränderten Realität, in der die Grenze zwischen Digitalem und Physischem zu einem nahtlosen, erweiterten Erlebnis verschwimmt. Das kleinste OLED-Display ist der Pinsel, der diese neue Welt Pixel für Pixel erschafft, und seine Leinwand ist alles, was wir sehen.
