Was ist ein Head-up-Display? Der ultimative Leitfaden zur HUD-Technologie

Stellen Sie sich vor, Sie fahren nachts auf einer kurvenreichen Straße, starker Regen versperrt Ihnen die Sicht. Anstatt auf Ihr Armaturenbrett zu schauen, um Ihre Geschwindigkeit zu überprüfen, leuchtet die Zahl dezent und deutlich auf Ihrer Windschutzscheibe auf und wird perfekt über die Straße vor Ihnen projiziert. Ihre Navigationsansagen sind nicht nur eine Stimme aus dem Lautsprecher; es sind lebendige, schwebende Pfeile, die mit der realen Welt verschmelzen und Ihnen genau den Weg weisen. Das ist keine Szene aus einem Science-Fiction-Film; es ist Realität, ermöglicht durch eine Technologie, die sich rasant von Kampfjet-Cockpits in den Alltag ausbreitet: das Head-up-Display (HUD). Diese revolutionäre Technologie verspricht, uns sicherer, effizienter und besser mit der digitalen Welt vernetzt zu machen, ohne dass wir den Blick von der physischen Welt abwenden müssen. Doch was genau ist ein HUD und wie funktioniert es?

Definition des digitalen Co-Piloten: Mehr als nur ein schicker Projektor

Im Kern ist ein Head-up-Display (HUD) ein transparentes Display, das Daten anzeigt, ohne dass der Nutzer seinen Blick vom gewohnten Sichtfeld abwenden muss. Der Name leitet sich von der Idee ab, dass der Nutzer den Blick nach vorn richten kann, anstatt auf ein Instrumentenpanel zu schauen. Das Hauptziel eines jeden HUDs ist die Verbesserung des Situationsbewusstseins durch die nahtlose Integration wichtiger Informationen in das natürliche Sichtfeld des Nutzers. Dadurch entsteht eine hybride Realität, in der digitale Daten die Wahrnehmung der realen Welt ergänzen, anstatt sie zu unterbrechen.

Das Konzept ist alles andere als neu. Seine Ursprünge liegen tief in der Luftfahrt, insbesondere der militärischen Luftfahrt. Die ersten Versionen wurden während des Zweiten Weltkriegs mit einfachen Reflektorvisieren zur Zielerfassung entwickelt. Das moderne Head-up-Display (HUD), wie wir es heute kennen, nahm jedoch erst in den 1950er- und 1960er-Jahren Gestalt an. Diese Systeme nutzten eine Kombination aus Licht und Linsen, um ein Geisterbild auf eine Glasscheibe, den sogenannten Combiner, zu projizieren, durch den der Pilot blickte. Dadurch konnten Piloten wichtige Fluginformationen wie Flughöhe, Geschwindigkeit und Zielmarkierungen abrufen, ohne während eines riskanten Luftkampfes oder eines kritischen Landeanflugs ins Cockpit schauen zu müssen. Der Erfolg im militärischen Bereich ebnete den Weg für die Einführung in der zivilen Luftfahrt, wo es heute eine entscheidende Rolle bei der Verbesserung der Sicherheit beim Starten und Landen unter schlechten Sichtverhältnissen spielt.

Ein Blick in die Maschine: Wie funktioniert ein HUD eigentlich?

Die Magie eines HUDs mag wie komplexe Zauberei erscheinen, doch die zugrundeliegenden Prinzipien sind elegant und einfach. Es ist ein harmonisches Zusammenspiel von Optik, Software und Ingenieurskunst. Obwohl die Implementierungen variieren können, bleiben die grundlegenden Komponenten über verschiedene Systeme hinweg weitgehend gleich.

Die Kernkomponenten

1. Die Projektoreinheit (PGU): Sie ist das Herzstück des Head-up-Displays (HUD). Als Hochleistungslichtquelle erzeugt sie das anzuzeigende Bild. Moderne Systeme nutzen häufig Flüssigkristallanzeigen (LCDs), Liquid Crystal on Silicon (LCoS) oder Digital Light Processing (DLP)-Technologie – ähnlich der in vielen Projektoren –, um ein scharfes, helles und kontrastreiches Bild zu erzeugen. Diese Einheit ist für die Darstellung der Symbole, Zahlen und Grafiken verantwortlich, die der Benutzer sieht.

2. Der Combiner: Dies ist die Fläche, auf die das Bild projiziert wird, damit es der Benutzer sehen kann. In manchen Systemen, wie beispielsweise in vielen Fahrzeugen, dient die Windschutzscheibe selbst als Combiner. In anderen, wie bei älteren HUDs in Flugzeugen, wird eine separate, speziell beschichtete Glasscheibe in das Sichtfeld des Piloten abgesenkt. Der Combiner verfügt über eine teilreflektierende Beschichtung, die den Großteil des Umgebungslichts durchlässt und gleichzeitig die spezifischen Wellenlängen des Projektors reflektiert, wodurch das digitale Bild sichtbar wird. Ein wichtiges Merkmal eines guten Combiners ist seine Fähigkeit, Doppelbilder zu vermeiden und sicherzustellen, dass die projizierten Daten als eine einzige, scharfe Ebene erscheinen.

3. Der Computer/Bildgenerator: Er ist das Herzstück des Systems. Er erfasst Daten von verschiedenen Fahrzeugsensoren – GPS für die Navigation, Motorsteuergerät für Geschwindigkeit und Drehzahl, Kameras für Fahrerassistenzsysteme (ADAS) – und verarbeitet diese zu einem für die Projektion vorgesehenen Grafikformat. Er legt fest, welche Informationen angezeigt werden, wo sie auf dem Display platziert werden und wie sie sich verhalten sollen (z. B. ein Navigationspfeil, der sich in Echtzeit mit der Straße bewegt).

Die optische Täuschung: Erzeugung eines virtuellen Bildes

Die wahre Genialität eines Head-up-Displays (HUD) liegt nicht in der Projektion auf die Windschutzscheibe, sondern darin, dass das projizierte Bild so dargestellt wird, als würde es weit vor dem Fahrzeug schweben. Das menschliche Auge kann nicht gleichzeitig ein nur wenige Zentimeter entferntes, auf eine Oberfläche projiziertes Bild scharfstellen und die Straße kilometerweit vor sich im Blick behalten. Um dieses Problem zu lösen, nutzen HUDs im Projektor eine Reihe von Linsen und Spiegeln, um ein sogenanntes kollimiertes Bild zu erzeugen.

\N

Kollimation ist der Prozess, Lichtstrahlen parallel auszurichten. Sind die Lichtstrahlen parallel, nimmt das menschliche Auge die Lichtquelle als unendlich weit entfernt wahr. Dadurch kann das Auge gleichzeitig und ohne Anstrengung auf die Straße und die Informationen des Head-up-Displays (HUD) fokussieren, da sich beides effektiv in derselben Brennebene befindet. Dies macht ein ständiges Umfokussieren zwischen Armaturenbrett und Straße überflüssig und reduziert die kognitive Belastung sowie die Reaktionszeiten erheblich.

Von Jets bis Jeeps: Das wachsende Universum der HUD-Anwendungen

Obwohl die HUD-Technologie ursprünglich für das Cockpit entwickelt wurde, hat sie sich erfolgreich in zahlreiche andere Bereiche etabliert und dabei ihre bemerkenswerte Vielseitigkeit und ihren Nutzen unter Beweis gestellt.

1. Automobilbranche: Das Armaturenbrett der Zukunft

Hier kommen die meisten Verbraucher heutzutage mit Head-up-Displays (HUDs) in Berührung. Automobil-HUDs haben sich rasant weiterentwickelt – von einfachen, monochromen Displays, die nur die Geschwindigkeit anzeigten, hin zu komplexen, vollfarbigen Augmented-Reality-Systemen (AR).

• Grundlegende HUDs: Projizieren grundlegende Daten wie Fahrzeuggeschwindigkeit, Tempomatstatus und Abbiegehinweise.
• Erweiterte Head-up-Displays: Sie sind mit Fahrerassistenzsystemen (ADAS) integriert und zeigen Warnungen bei Spurverlassen, Frontalkollisionen oder Totwinkelüberwachung an. Zusätzlich können sie Medieninformationen und Benachrichtigungen über eingehende Anrufe anzeigen.
• Augmented-Reality-HUDs (AR-HUDs): Sie repräsentieren den neuesten Stand der Technik. Diese hochentwickelten Systeme nutzen nach vorne gerichtete Kameras und GPS-Daten, um Informationen direkt auf die Straße zu projizieren. Anstatt eines einfachen Pfeils, der zum Abbiegen auffordert, zeichnet ein AR-HUD eine leuchtende Linie auf den Asphalt, die Sie zu Ihrer Ausfahrt führt. Es kann das vorausfahrende Fahrzeug hervorheben, potenzielle Gefahren markieren oder einen Zielkreis mit dem exakten Abstand zum nächsten Fahrzeug anzeigen. Diese tiefgreifende Integration stellt das ultimative Ziel dieser Technologie dar: die Verschmelzung der digitalen und der physischen Welt.

2. Luftfahrt: Der ursprüngliche Spielplatz

Head-up-Displays (HUDs) sind nach wie vor ein unverzichtbares Werkzeug in der militärischen und zivilen Luftfahrt. Sie liefern Piloten in allen Flugphasen, insbesondere während der anspruchsvollen Start- und Landephasen, wichtige Flugdaten, Flugbahnvektoren und Führungshinweise. Im militärischen Kontext zeigen sie Zielinformationen, Waffenstatus und Bedrohungswarnungen an und ermöglichen es den Piloten so, sich auf den komplexen Luftraum um sie herum zu konzentrieren.

3. Tragbare Technologie: Ein Display auf Ihrem Gesicht

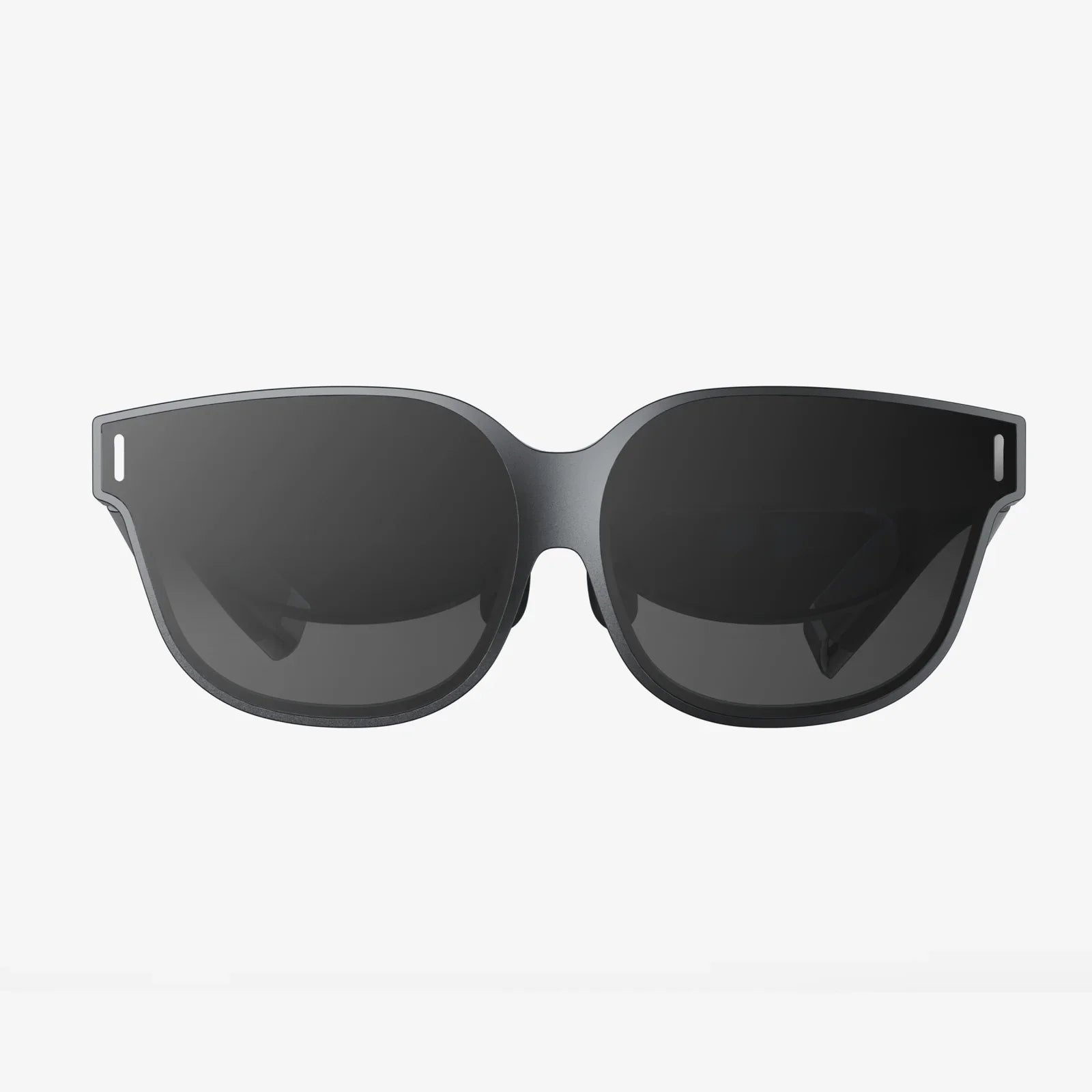

Die Prinzipien des Head-up-Displays (HUD) wurden in tragbare Geräte, insbesondere in Form von Datenbrillen, miniaturisiert. Diese Geräte projizieren Informationen auf eine winzige Linse vor dem Auge des Nutzers und erzeugen so einen kleinen, diskreten Bildschirm, der stets sichtbar ist. Die Anwendungsbereiche reichen von der Anzeige von Benachrichtigungen und Übersetzungen in Echtzeit bis hin zur Bereitstellung von Schritt-für-Schritt-Anleitungen für komplexe manuelle Aufgaben für Außendiensttechniker und Chirurgen – eine freihändig nutzbare Wissensdatenbank.

4. Spiele und Simulationen

Die Spieleindustrie nutzt HUD-Konzepte schon seit Jahrzehnten. Die Lebensanzeigen, Munitionszähler und Minikarten, die in Ego-Shootern über den Bildschirm gelegt werden, sind virtuelle HUDs, die den Spieler in die Spielwelt eintauchen lassen, ohne dass er das Spiel unterbrechen muss, um ein Menü aufzurufen. In Virtual-Reality- (VR) und Augmented-Reality-Spielen (AR) wird dieses Konzept noch weiterentwickelt, indem Daten und interaktive Elemente in die 3D-Umgebung um den Spieler herum integriert werden.

Die klaren Vorteile: Warum der Hype gerechtfertigt ist

Die Migration von HUDs von Nischenprodukten im militärischen Bereich hin zu Konsumgütern wird durch eine Reihe überzeugender Vorteile vorangetrieben.

• Erhöhte Sicherheit: Dies ist der entscheidende Vorteil. Head-up-Displays (HUDs) reduzieren die Zeit, in der der Fahrer den Blick von der Straße abwendet, und tragen so dazu bei, Ablenkung am Steuer zu minimieren. Die US-amerikanische Verkehrssicherheitsbehörde NHTSA hat festgestellt, dass ein Blick von mehr als zwei Sekunden das Unfallrisiko deutlich erhöht. HUDs minimieren diese Gefahr, indem sie Informationen dort platzieren, wo sie sich ohnehin im peripheren Sichtfeld des Fahrers befinden.
• Verbesserte Situationswahrnehmung: Informationen werden kontextbezogen dargestellt. Ein Navigationspfeil zeigt die Abbiegemöglichkeit an. Eine Kollisionswarnung hebt das Fahrzeug hervor, dem Sie sich nähern. Diese kontextbezogene Darstellung ermöglicht ein schnelleres und intuitiveres Erfassen komplexer Situationen.
• Reduzierte kognitive Belastung: Das Gehirn benötigt weniger Energie für den Wechsel des Fokus und die Verarbeitung von Informationen aus verschiedenen Quellen, wenn diese Informationen in einem einzigen, fokussierten Sichtfeld zusammengefasst werden. Dies verringert die geistige Ermüdung, insbesondere auf langen Reisen.
• Benutzerfreundlichkeit: Der Zugriff auf wichtige Informationen wird mühelos und sofort möglich. Das Überprüfen der Geschwindigkeit oder der nächsten Richtung erfordert keine physische Bewegung oder Konzentrationsänderung, wodurch das Fahrerlebnis nahtloser und intuitiver wird.

Die Herausforderungen meistern: Die Hürden auf dem Weg vor uns

Trotz ihres Potenzials weist die HUD-Technologie derzeit noch Einschränkungen und Herausforderungen auf, mit denen sich Ingenieure weiterhin auseinandersetzen müssen.

• Kosten und Komplexität: Hochentwickelte HUD-Systeme, insbesondere AR-HUDs, benötigen leistungsstarke Prozessoren, präzise Optiken und eine aufwendige Kalibrierung. Dadurch sind sie eine kostspielige Ausstattung, die oft höherwertigen Fahrzeugvarianten vorbehalten ist, obwohl die Kosten allmählich sinken.
• Begrenztes Sichtfeld: Viele aktuelle Head-up-Displays in Fahrzeugen projizieren Informationen in ein relativ kleines „Fenster“ im Sichtfeld des Fahrers. Ein größeres, immersiveres Sichtfeld ist für AR-Anwendungen wünschenswert, erfordert jedoch größere Hardware, die sich nur schwer in das Armaturenbrett eines Fahrzeugs integrieren lässt.
• Lesbarkeitsprobleme: Die Sichtbarkeit eines HUD kann durch extreme Umweltbedingungen beeinträchtigt werden. Direktes Sonnenlicht kann das Bild überstrahlen, während polarisierte Sonnenbrillen aufgrund ihrer Lichtfilterung manche HUD-Projektionen vollständig verschwinden lassen können.
• Ablenkungspotenzial: Ein Head-up-Display (HUD) kann, wenn es nicht sorgfältig gestaltet ist, selbst zur Ablenkungsquelle werden. Eine Überfrachtung der Windschutzscheibe mit zu vielen Informationen, irrelevanten Daten oder übermäßig auffälligen Grafiken kann die Aufmerksamkeit vom Fahren ablenken. Der Grundsatz „Weniger ist mehr“ ist für ein effektives HUD-Design unerlässlich.

Die Zukunft ist transparent: Was kommt als Nächstes für HUDs?

Die Entwicklung des Head-up-Displays ist noch lange nicht abgeschlossen. Wir stehen am Beginn einer neuen Ära, in der sich die Windschutzscheibe in den ultimativen interaktiven Bildschirm verwandeln könnte. Mehrere wichtige Trends prägen die Zukunft dieser Technologie.

Laserscanning und Holographie: Zukünftige Systeme könnten von herkömmlichen Projektoren abrücken und Laserstrahlen nutzen, um Bilder direkt auf die Netzhaut zu scannen, oder holographische optische Elemente verwenden, um verblüffend realistische und weitwinklige Darstellungen ohne sperrige Hardware zu erzeugen.

Vollständige Windschutzscheibenintegration: Der heilige Gral ist ein Head-up-Display, das die gesamte Windschutzscheibe als Anzeigefläche nutzt. Dies würde beispiellose AR-Erlebnisse ermöglichen, wie beispielsweise die Hervorhebung ganzer Routen, die Kennzeichnung von Sehenswürdigkeiten im Stadtbild oder die Bereitstellung einer völlig uneingeschränkten Sicht auf den Status des autonomen Fahrzeugs während der Fahrt.

Adaptive und personalisierte Displays: Zukünftige Head-up-Displays (HUDs) nutzen Blickverfolgung und maschinelles Lernen, um zu erkennen, welche Informationen ein Fahrer im jeweiligen Moment benötigt. Das Display kann Inhalt und Position dynamisch anpassen, die wichtigsten Daten priorisieren und Ablenkungen minimieren – je nach Fahrsituation, ob an einer belebten Stadtkreuzung oder auf einer ruhigen Autobahn.

Engere Sensorintegration: Mit zunehmender Ausstattung von Fahrzeugen mit leistungsfähigeren Sensoren wie LiDAR und Radar wird das Head-up-Display (HUD) zur zentralen visuellen Schnittstelle für diese Daten. Es warnt nicht nur vor Kollisionen, sondern kann auch einen sicheren Bremsweg aufzeigen. Es erkennt Fußgänger nicht nur, sondern hebt sie mit einer leuchtenden Umrandung hervor, lange bevor das menschliche Auge sie im Dunkeln wahrnehmen kann.

Die Entwicklung des Head-up-Displays von einem geheimen Militärinstrument zu einer aufstrebenden Verbrauchertechnologie beweist seine enorme Leistungsfähigkeit. Es löst ein grundlegendes Problem der Mensch-Maschine-Schnittstelle: Wie können wir auf die benötigten digitalen Informationen zugreifen, ohne den Bezug zur realen Welt zu verlieren? Ursprünglich aus dem Bedürfnis nach Geschwindigkeit und Überleben in der Luft entstanden, wird diese Technologie nun eingesetzt, um unsere Straßen sicherer und unser Leben vernetzter zu gestalten. Es ist längst nicht mehr nur ein Display; es ist ein digitaler Copilot, ein intelligenter Ratgeber und ein Fenster in eine Zukunft, in der unsere Realität nahtlos und sinnvoll erweitert wird.

Vielleicht kennen Sie Head-up-Displays bisher nur aus Luxuswagen oder Blockbustern, doch diese Technologie erobert den Massenmarkt in rasantem Tempo. Stellen Sie sich vor, wie Ihre Fahrt durch intuitive, schwebende Grafiken erleichtert und sicherer wird, wenn Sie das nächste Mal hinter dem Steuer sitzen. Diese Zukunft ist kein ferner Traum; sie wird bereits in die nächste Fahrzeuggeneration integriert und wird unsere Sicht auf die Straße für immer verändern. Das Zeitalter des Blicks nach unten neigt sich dem Ende zu, und das Zeitalter des Blicks nach vorn, mit allen wichtigen Informationen perfekt im Blickfeld, beginnt gerade erst.
