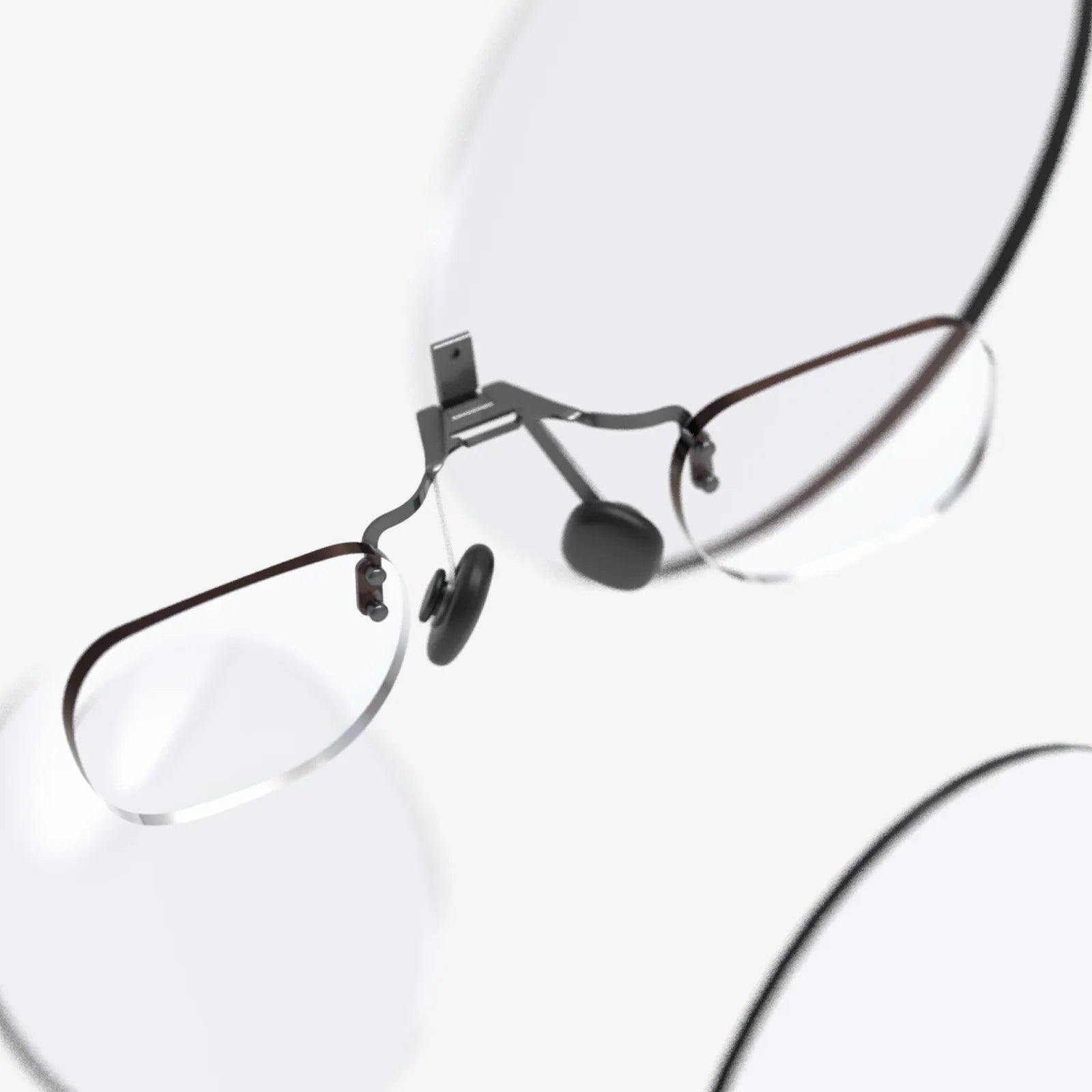

ARグラスの光学：目に見えない技術が現実の視覚に革命を起こす

デジタル情報が手元のスクリーン上ではなく、現実世界にシームレスに描かれ、あなただけに映し出される世界を想像してみてください。これはSFではありません。高度な拡張現実（AR）の未来であり、息を呑むような体験のすべては、クレジットカードほどの厚さしかない驚異的な技術にかかっています。これを可能にする魔法、AR革命の真のヒーローは、非常に複雑で繊細な工学分野であり、プロトタイプと製品の間にある最大の障壁となっています。それは光学系です。

核となる課題：2つの世界の光を融合する

ARグラスの光学システムは、その最も基本的なレベルでは、一見すると単純な役割を担っています。それは、現実世界の光とマイクロディスプレイ（小さなスクリーン）が生成する光を融合させ、ユーザーの目に統一感のある画像を作り出すことです。現実世界は明るく、躍動的で、私たちの周囲に遍在しています。一方、デジタル画像は薄暗く、限定的で、小さな光源から発せられます。光学システムは、現実世界を大幅に暗くしたり、歪ませたりすることなく、また、デジタルオーバーレイがぼんやりとしたり、窮屈に感じたり、物理空間から切り離されたように感じたりすることなく、この融合を実現しなければなりません。これには、並外れた光学工学の技巧が求められます。

現実世界を完全に遮断する仮想現実とは異なり、AR光学系はシースルーです。この透明性こそがAR光学系の決定的な特徴であり、最大の課題でもあります。2つの光路を合流させる光学素子であるコンバイナーは、使用していないときはほぼ目に見えず、デジタル光を投影する際には効率的かつ高精度でなければなりません。これを実現するには、視野角（FOV）、アイボックス、解像度、明るさ、フォームファクターといった要素をトレードオフしながら、物理法則との絶え間ない戦いを強いられます。1つの要素の変化は、必ず他の要素にも影響を与えます。

候補者たち：光学アーキテクチャガイド

長年にわたり、複数の光学アーキテクチャが最有力候補として登場し、それぞれに長所、短所、そして理想的なユースケースがあります。性能と装着性の完璧な融合を求める探求は、エンジニアたちを様々な興味深い道へと導いてきました。

バードバスオプティクス

バードバス光学系は、しばしば基礎的な設計とみなされ、良好な画像を得るための比較的容易な方法を提供します。この設計では、マイクロディスプレイからの光がコンバイナーに投影されます。コンバイナーは部分反射型の曲面鏡で、その形状がバードバスを連想させることからこの名が付けられました。この鏡は、現実世界の光を透過させながら、画像をユーザーの眼に向けて反射します。

バードバス型デザインの主な利点は、比較的安価でよく知られた光学部品を用いて、広い視野と高画質を実現できることです。しかし、日常使用においては大きな欠点があります。光学系がかさばりがちで、メガネのスタイルとサイズに妥協を強いられるからです。さらに、コンバイナーは鏡であるため、レンズ内の目立つ要素として見えてしまうことが多く、美観を損ない、使用者にこの技術の存在を意識させてしまいます。

導波路光学：現在の最先端

消費者向けARグラスに関する真剣な議論を席巻する技術の一つが、導波路です。このアプローチは、「ハイテク機器」という印象を抱かせない、洗練された日常使いのグラスを生み出す鍵となります。導波路とは、ガラスやプラスチックで作られた透明な基板で、光の導管のような役割を果たします。グラスのテンプル（つる）に取り付けられたプロジェクターからユーザーの目に光を「導く」のです。

このプロセスには、次の 3 つの重要な段階が含まれます。

1. インカップリング:マイクロディスプレイ エンジンからの光は、回折格子やプリズムなどの特殊な光学素子を介して導波管の端に送られます。
2. 伝播：内部に入った光は、全反射（TIR）により導波管内に閉じ込められます。基板の内面で反射し、レンズを水平に横切ってこめかみから眼の中心へと進みます。
3. アウトカップリング:通常は導波管の表面にある別の光学要素セットは、光を曲げて TIR から分離し、瞳孔に向かって正確に導く役割を果たします。

導波管の優れた点は、その形状にあります。標準的な処方レンズのように平らで薄く作ることができ、かさばる投影用ハードウェアをメガネのアーム部分に移動できるため、スペースが節約され、重量配分も改善されます。しかし、導波管は高精度に製造するのが非常に難しく、費用もかかることで知られています。また、虹彩効果（色収差）や視野の制限といった光学的アーティファクトが発生する場合があります。

ホログラフィック導波路とブラッググレーティング

これは、従来の表面レリーフ格子の代わりにホログラフィック光学素子（HOE）を使用する、導波路技術の特殊かつ高度なサブセットです。これらのHOEは、本質的にはガラス基板内の感光性ポリマーフィルムに露光されたパターンです。特定の波長の光に対して、高効率かつ選択的なミラーとして機能します。

ホログラフィック光学系の利点は、卓越した透明度、効率性、そして特定の色に合わせて調整できることです。これらの光学系を積層することで、赤、緑、青の光を個別に処理できるため、色収差を軽減し、より明るく鮮やかな画像を実現できます。製造プロセスは複雑ではありますが、ガラスに物理的な格子をエッチングするよりも拡張性に優れているため、将来的にはコスト効率の高い大量生産への道筋となる可能性があります。

フリーフォームオプティクス

フリーフォーム光学系は異なるアプローチを採用しています。平面導波路の代わりに、精密なコンピュータアルゴリズムを用いて設計された複雑で非対称な曲面ミラーまたはプリズムを使用します。これらの曲面は回転対称性も並進対称性も持たないため「フリーフォーム」と呼ばれ、設計者は従来の球面レンズや非球面レンズでは不可能な歪みや収差を補正できる独自の光路を作成できます。

この設計は、非常に大きなアイボックスと優れた画質を提供します。しかし、レンズは導波管よりも厚く目立つ場合が多く、また、各レンズがカスタムメイドで非対称であるため、安定して製造することが困難でコストも高くなります。

主要なパフォーマンス指標: 優れた AR 光学系を実現する要素とは?

AR光学システムを評価するということは、相互に関連する一連の性能特性を理解することを意味します。ある特性について議論する際には、それが他の特性に与える影響を考慮する必要があります。

• 視野角（FOV）：デジタル画像の対角線上の角度の大きさを度数で表したものです。視野角が狭いと、まるで切手や鍵穴を覗いているような感覚になり、デジタルコンテンツは視野の中心にある小さな領域に限定されます。視野角が広いと、デジタルオブジェクトが実物大で空間に存在しているかのように感じられる、没入感のある映画のような体験が可能になります。視野角の拡大は、通常、より大型で重い光学系と、より強力なプロジェクターが必要となるため、最も困難な課題の一つです。
• アイボックス：明るい画像全体を見るために、ユーザーの目の位置が求められる3次元空間です。アイボックスが小さいということは、メガネが顔にぴったりとフィットする必要があることを意味します。メガネが鼻から滑り落ちると、画像が途切れたり、完全に消えたりする可能性があります（ケラレと呼ばれる現象）。アイボックスが大きいことは、快適性、使いやすさ、そして様々な顔の構造に対応する上で非常に重要です。一般的に、ウェーブガイドは大きなアイボックスを提供するのに優れています。
• 解像度と明るさ：デジタル画像は鮮明でなければならず、さらに重要なのは、薄暗い部屋から直射日光まで、あらゆる現実世界を背景にして視認できるほどの明るさが求められることです。光学系は、入射、伝播、出射の各段階で必然的に光量を失います。光学効率を最大化すること、つまりプロジェクターの光が可能な限り多く目に届くようにすることが、最も重要な目標です。
• シースルー品質：レンズは、ユーザーの現実世界の視界を損なわせてはなりません。レンズは光学的に透明で、色むら、歪み、散乱が最小限でなければなりません。導波管やコンバイナーに欠陥があると、かすかなゴーストのような像や霞が生じ、注意散漫を引き起こし、運転などの作業において安全上の懸念となる可能性があります。

ヒューマンファクター：輻輳と調節の葛藤

単なるエンジニアリング仕様の枠を越えると、深刻な生理学的課題、すなわち輻輳調節葛藤（VAC）が存在します。これは、ARおよびVRデバイスを長期間快適に使用するための最大の障壁と言えるでしょう。

自然な視覚において、私たちの目は2つの動作を完全に同期させています。輻輳とは、特定の距離にある物体に焦点を合わせるために両目を内側（輻輳）または外側（発散）に動かすことです。調節とは、目の筋肉が水晶体の形状を変化させ、物体に焦点を合わせます。脳はこれら2つの動作を密接に連動させています。

現在主流のAR光学系では、デジタル画像は固定焦点面（レンズの表面）に投影され、通常は約2メートルの距離にあります。視線は1メートル先にあるように見える仮想物体に焦点を合わせながら、2メートル先にあるかのように調節しなければなりません。視線の向きと焦点の合う位置のずれにより、脳に矛盾した信号が送られ、眼精疲労、頭痛、そしてデジタル画像が実際には固体ではなく空間に固定されているように感じられるといった症状を引き起こします。これが、多くの人がAR/VRを長時間使用できない主な理由です。

VAC（視覚的コントラスト）の解決は、ディスプレイ光学における究極の目標です。焦点面を動的に調整する可変焦点ディスプレイや、光線の方向と強度を投影して自然な視覚を模倣し、目が様々な奥行きに自然に焦点を合わせることができるライトフィールドディスプレイといった技術の研究が盛んに行われています。しかし、これらのソリューションは、既に複雑なシステムに、莫大な複雑さとコストを付加することになります。

未来：導波管の先には何があるのでしょうか？

完璧な光学エンジンへの飽くなき追求は、材料科学、ナノテクノロジー、そして計算イメージングにおけるイノベーションを推進しています。次世代のAR光学技術は、すでに世界中の研究室で形になりつつあります。

• メタサーフェス：ナノ構造で設計された平面で、これまでにない制御で光波を操作できます。これは、単一の平面上で入射、伝播、出射の機能を担う超薄型の複雑なレンズのようなもので、導波路をより薄く、より効率的に、そしてより安価に製造できるようになる可能性があります。
• レーザービームスキャン（LBS）： LBSシステムは、マイクロディスプレイから完全な画像を投影する代わりに、微小なミラー（MEMS）を用いてレーザービームを網膜に直接ラスター照射します。これにより、驚異的な焦点深度と高効率の画像を作成できますが、これまで解像度とスペックルパターンの問題に直面してきました。
• 高度なホログラフィー:単純な格子を超えて、コヒーレント光を使用して光場を再構築する真のコンピューター生成ホログラフィー (CGH) の研究が進み、VAC を解決し、真にリアルなデジタル オブジェクトを作成するための潜在的な道筋が提供されています。

今後の道筋は、単一の技術が勝利するのではなく、融合していくことです。将来のARデバイスは、導波路効率、ホログラフィックフィルムの選択性、メタサーフェスの精度といった最良の要素を組み合わせたハイブリッドなアプローチを採用し、最終的に現実と区別がつかない視覚体験を生み出すでしょう。

私たちは今、デジタルとフィジカルがついに融合する、コンピューティングの新たな時代の瀬戸際に立っています。スマートフォンのようにどこにでも普及するであろう洗練されたメガネは、プロセッサやバッテリーではなく、薄片のガラスによって導かれる、静かで複雑で鮮やかな光子のダンスによって定義されるでしょう。それは、私たちの視点を永遠に変える光学工学の傑作です。
