OLEDマイクロディスプレイ技術：私たちの視覚の未来を動かす目に見えないエンジン

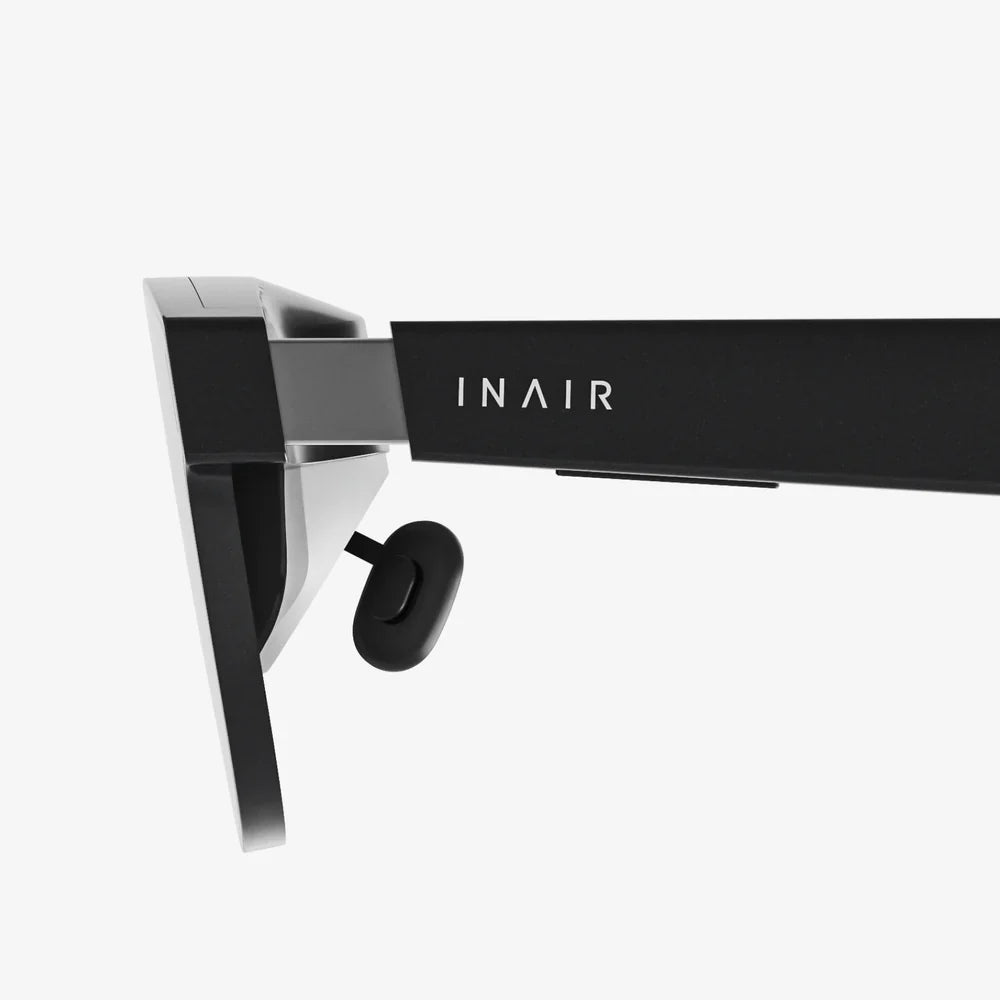

洗練された軽量メガネをかけるだけで、高解像度のデジタル世界が瞬時に現実世界に重なり合う様子を想像してみてください。浮かび上がる矢印で街を移動したり、X線ビジョンで複雑なエンジンを調べたり、同僚のフォトリアリスティックなアバターとまるで目の前にいるかのようにコラボレーションしたり。これは遠いSFファンタジーではなく、今まさに構築されつつある差し迫った未来です。そして、この視覚革命の真髄には、目に見えないほど小さく、それでいて人間の知覚を根本から変えるほどの強力な技術、OLEDマイクロディスプレイ技術が存在します。

コアコンセプト: OLED マイクロディスプレイとは正確には何ですか?

OLEDマイクロディスプレイの重要性を理解するには、まずその用語を分解する必要があります。マイクロディスプレイとは、簡単に言えば、画面の対角線が通常1インチ未満の小型ディスプレイです。スマートフォンやスマートウォッチで直接見るディスプレイとは異なり、ヘッドマウントデバイスの接眼レンズなどの光学系に画像を投影または中継するために設計された小型のエンジンです。

OLEDとは、有機発光ダイオード（Organic Light-Emitting Diode）の略です。この技術こそが、これらのマイクロディスプレイを非常に優れたものにしているのです。ピクセルを照らすために独立したバックライトを必要とする液晶ディスプレイ（LCD）とは異なり、OLEDパネルの各ピクセルは微小な自己発光デバイスです。電流が流されると、各ピクセル内の有機化合物層が自ら発光します。この根本的な違いにより、特にマイクロスケールにおいて革新的な性能上のメリットがもたらされます。

OLEDがマイクロ領域で優位に立つ理由

エンジニアが切手よりも小さなディスプレイを開発しなければならない場合、従来のディスプレイ技術は大きな物理的および性能上の障壁に直面します。OLEDマイクロディスプレイ技術はこれらの障壁を巧みに克服し、独自の利点を提供することで、眼球近傍のアプリケーションにおいて紛れもない優位性を確立しています。

完璧な黒と無限のコントラスト比

各ピクセルが独自の光を生成するため、完全にオフにすることで真の黒を実現できます。LCDでは、常時点灯しているバックライトが透過し、黒やグレーが色褪せた状態になります。この完璧な黒の状態は、単に見た目上の好みというだけでなく、没入感と読みやすさにとって非常に重要です。最も明るい白と最も暗い黒の比率（コントラスト比）は、OLEDマイクロディスプレイでは実質的に無限大です。これにより、驚くほどの深みとディテールを備えた、息を呑むほどリアルな画像が生み出され、拡張現実（AR）ではデジタルオブジェクトが立体的でリアルに、仮想現実（VR）では圧倒的な説得力を持つようになります。

驚異的な応答時間と動きの鮮明さ

OLEDピクセルの有機材料は、LCDピクセルのねじれと復元よりも桁違いに高速にオン/オフを切り替えることができます。これにより、マイクロ秒単位の応答時間を実現し、モーションブラー、スミア、ゴーストをほぼ排除します。VRゲームで頭を素早く動かすユーザーや、高速で移動する図面を観察するARプロフェッショナルにとって、この高速性はスムーズで鮮明、そして快適な視覚体験を保証し、シミュレーター酔いの可能性を大幅に低減します。

より薄く、より効率的なアーキテクチャ

OLEDは自発光であるため、LCDでは体積、電力消費、発熱の大きな原因となるバックライトユニットが不要になります。これにより、OLEDマイクロディスプレイは驚くほど薄く軽量化され、1グラム、1ミリメートル単位の精度が重要となるスマートグラスなどのウェアラブルデバイスでは欠かせない要素となっています。また、よりシンプルなアーキテクチャにより、より小型のフォームファクタでより高いピクセル密度を実現できます。

広い視野角と高い輝度

OLEDピクセルは、LCDに比べて広い角度にわたって均一に光を発します。LCDは中心から外れると色の変化や暗さが生じることがありますが、OLEDはこれに比べてより均一です。これは、瞳孔が接眼レンズの周囲で動く可能性のある近眼光学系にとって不可欠です。さらに、最新のOLEDマイクロディスプレイは非常に高い輝度を実現できるため、デジタルオーバーレイを視認するために明るい太陽光に負けないようにしなければならないシースルーARグラスには不可欠です。

製造業の驚異：ラズベリーの種よりも小さいディスプレイの構築

OLEDマイクロディスプレイの製造は、精密工学の偉業です。このプロセスは通常、コンピュータプロセッサの製造に使用されるシリコンウエハーから始まります。このシリコンバックプレーン、またはシリコンCMOSバックプレーンは、薄膜トランジスタ（TFT）ガラスバックプレーンを使用する大型OLEDテレビやスマートフォンとの大きな違いです。

シリコンウエハーには、個々のピクセルごとに1つずつ、非常に高密度に電子回路が刻まれています。このアクティブマトリックス設計により、各ピクセルを直接かつ迅速にアドレス指定・制御することが可能になります。シリコンを使用する利点は、その成熟度と驚異的な拡張性です。半導体業界の数十年にわたる進歩を活用することで、極めて小型で電力効率に優れ、高解像度のピクセルドライバをディスプレイ基板に直接組み込むことができます。

この洗練されたシリコンキャンバスの上に、高真空チャンバー内で精密な蒸着プロセスを経てOLED層が積層されます。有機材料は細心の注意を払って堆積され、赤、緑、青のサブピクセルを形成します。最高解像度を実現するために、高度なパターニング技術が用いられ、微細なスケールでの完璧なアライメントが確保されています。こうして、高速プロセッサと鮮明なディスプレイを両立した、他に類を見ない強力なモノリシックチップが誕生しました。

多様なアプリケーション：OLEDマイクロディスプレイが見つかる場所

OLED マイクロディスプレイ技術のユニークな特性により、消費者向けエンターテイメントをはるかに超えた、さまざまな分野にわたるイノベーションへの扉が開かれました。

拡張現実と仮想現実（AR/VR）

これはマイクロディスプレイ技術にとって最も重要かつ要求の厳しい戦場です。ARおよびVRヘッドセットは究極のテストであり、以下の要件が求められます。

• 高解像度:画面は目からわずか数センチの距離にあるため、ユーザーがピクセル間の隙間を見ることができる「スクリーンドア効果」を回避するには、超高ピクセル密度が必要です。
• 高速:遅延による乗り物酔いを防ぐには、ディスプレイを含むシステムのすべての部分が非常に高速である必要があります。
• 高効率:ウェアラブル デバイスはバッテリー寿命によって制限されるため、過剰な電力消費なしに鮮明な画像を提供するディスプレイが求められます。
• コンパクトなフォーム ファクター:洗練された、社会的に受け入れられるヘッドセット デザインを実現するには、ディスプレイを非常に小さくする必要があります。

OLED マイクロディスプレイは現在、これらすべての課題を同時に解決する最先端のテクノロジーであり、没入型で実用的な新世代の複合現実デバイスを実現します。

医療技術：外科医の新しい目

医療分野では、信頼性と精度が最も重要です。OLEDマイクロディスプレイは、次のような用途に使用されています。

• 外科用ヘッドマウントディスプレイ:外科医は、手術台から目を離さずに、患者の重要な統計情報、超音波画像、または手術前の計画を視野内に直接投影するヘッドアップディスプレイを装着できます。
• 医療用スコープの電子ビューファインダー:現代の内視鏡とボアスコープは、従来の光学接眼レンズから OLED マイクロディスプレイを搭載した高解像度のデジタル ビューファインダーに移行しており、医師にとってより明るく、より詳細で、よりカスタマイズ可能なビューを提供しています。

産業および軍事用途

重要な場面では、情報が非常に重要です。OLEDマイクロディスプレイは次のような用途に使用されています。

• 軍用ヘルメット搭載型照準器および拡張視覚ゴーグル:あらゆる照明条件で視認可能なコンパクトで高コントラストの形式で、パイロットや兵士に戦術データ、暗視画像、ターゲット情報を提供します。
• 産業用メンテナンスおよび修理:技術者は AR グラスを使用して、作業中の機械に直接重ねて修理手順、配線図、または安全に関する警告を表示できるため、精度と効率が向上します。

家電

完全な AR/VR ヘッドセットを超えて、OLED マイクロディスプレイは次のようなニッチな消費者向け製品にも採用されつつあります。

• 高度なデジタル カメラ:プロ仕様のカメラに搭載されているハイエンドの電子ビューファインダー (EVF) は、OLED マイクロディスプレイを使用して、優れた色彩とコントラストで撮影した写真の正確なリアルタイム プレビューを写真家に提供します。
• コンパクトプロジェクター:

  OLEDマイクロディスプレイ技術の旅はまだまだ終わりません。研究者やエンジニアたちは、残された課題を克服し、新たな可能性を切り開くために、絶えず限界に挑戦し続けています。現在の開発の最前線には、以下のようなものがあります。

  解像度とピクセル密度の向上

  解像度をめぐる競争は容赦なく続いています。目標は「網膜解像度」の実現です。これは、人間の目が自然な視聴距離では個々のピクセルを識別できないほどピクセル密度が高い状態です。そのためには、赤血球よりも小さなサブピクセルを作成し、それらを欠陥なくパターン化する新たな製造技術の開発が必要です。私たちは、単一のマイクロディスプレイにおいて、4K解像度を超え、5K、そしてそれ以上の領域へと進化を遂げつつあります。

  効率と輝度の向上

  バッテリー駆動のARグラスを一日中持続させるには、電力効率が極めて重要です。新たな開発では、有機材料自体の発光効率の向上と、シリコンバックプレーンの最適化によるエネルギー損失の最小化に注力しています。同時に、屋外でのAR使用には​​ピーク輝度のさらなる向上が不可欠であり、寿命を犠牲にすることなく輝度レベルをさらに高めるためのスタック設計と材料の革新が進められています。

  運用寿命の延長

  寿命は劇的に向上しましたが、青色OLED材料は依然として赤色や緑色よりも劣化が早いです。長寿命と色精度、そして効率を両立させる、より安定した新しい青色発光化合物とデバイス構造の発見に、集中的な研究が注力されています。この課題を克服することが、この技術を用いた製品の長期的な存続を確保する鍵となります。

  統合と新しいフォームファクター

  未来はより深い統合にあります。マイクロディスプレイ、そのドライバ、そしてARに必要なAIプロセッサまでもが、単一の超小型モジュールに統合されたシステムへと進化しています。これにより、ウェアラブルデバイスはこれまで以上に小型、軽量、そして高性能になります。さらに、フレキシブルで透明なOLEDマイクロディスプレイの研究は、曲面接眼レンズから日常のあらゆるものにシームレスに統合できるディスプレイまで、全く新しい製品カテゴリーを切り開く可能性を秘めています。

  OLEDマイクロディスプレイ技術の真の魔法は、その不可視性にあります。手に取って画面に驚嘆することは決してないでしょう。究極の目的は、完全に姿を消し、デバイスや生活にシームレスに溶け込み、デジタルと現実のギャップを難なく埋めることです。それは、情報が画面上だけでなく、私たちの知覚の網目構造に織り込まれた世界への、静かで光り輝く入り口です。そして、その未来は、今日、極小のピクセル一つ一つが刻み込まれているのです。
