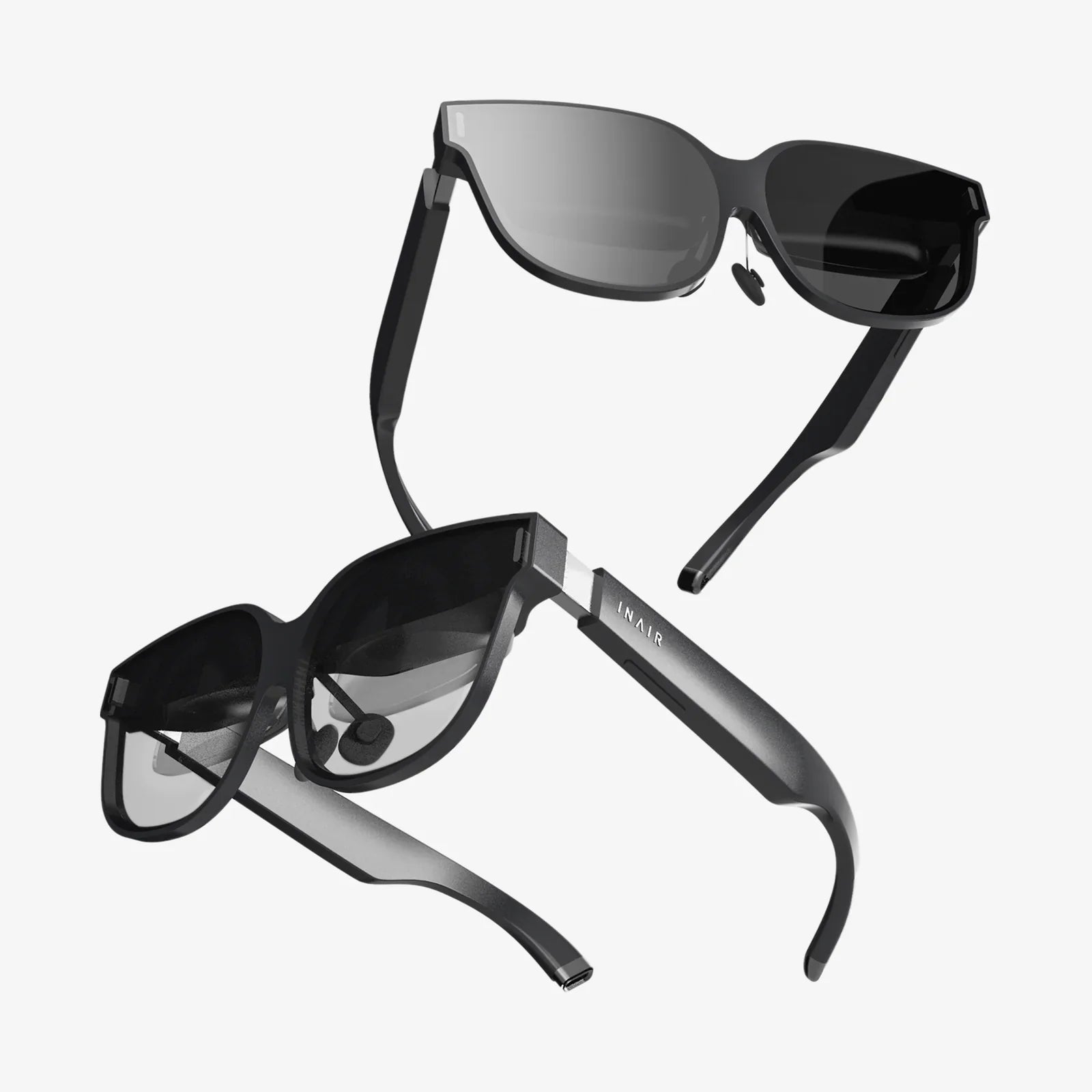

ARヘッドセット向け光導波路コンバイナ：未来を形作る特徴と限界

デジタル情報が画面上だけでなく、現実世界にシームレスに描かれる世界を想像してみてください。修理中の複雑な機械の上にホログラムの指示が浮かび上がり、ナビゲーションの矢印が前方の道路に直接表示される。これが拡張現実（AR）の未来です。この未来を実現するのが、あらゆるハイテクARヘッドセットの中で最も重要かつ高度な部品の一つ、光導波路コンバイナです。この小さな、そして多くの場合透明なガラスまたはポリマーの塊は、デジタルと現実世界をつなぐゲートウェイであり、その機能と限界を理解することがARの未来そのものを理解する鍵となります。

複合現実への入り口: 光導波路コンバイナとは何ですか?

光導波路コンバイナは、最も基本的なレベルでは、平らな平面状の光学素子であり、マイクロディスプレイ（小型LCDやOLEDスクリーンなど）からの光をユーザーの眼に送り、そのデジタル画像光を現実世界の光と合成するという2つの目的のために設計されています。かさばるレンズやプリズムを用いて画像を眼に反射させる従来の光学系とは異なり、導波路は洗練された形状で、使用していない時にはほぼ目立たないように製造できるため、ARデザインの究極の目標である、洗練されたメガネのような形状に最適です。

導波路の基本原理は全反射（TIR）です。特定の角度で導波路に入射した光は基板を通過し、高速光ファイバーケーブルのように基板の内面で反射します。この閉じ込められた光路を分割し、像を目に導くために、導波路コンバイナは複雑な光学構造を採用しています。最も一般的な光学構造は、表面レリーフ格子やホログラフィック光学素子（HOE）などの回折光学素子（ DOE）です。これらのナノスケール構造は、材料に直接エッチングされた巧妙に設計されたプリズムやレンズのように機能し、光を正確なポイントで操作することで、現実世界と共存するように見える明るい虚像を作り出します。

導波路技術の特徴を深く掘り下げる

導波管コンバイナの採用は、実用的で魅力的な AR ウェアラブルを構築するという課題に直接対応する一連の魅力的な機能によって推進されています。

比類のないフォームファクターと美観

これはおそらく最も重要な利点と言えるでしょう。複雑な投影光学系を、目の前のかさばるアセンブリから、目線の横や上に配置できる薄く平らな基板へと移行することで、導波路はヘッドセットを普通の眼鏡に似たものにします。これは、社会的な受容と一日中装着可能な装着性に向けた重要な一歩であり、熱心なハイテク愛好家というニッチな市場を超えて、一般消費者市場へと進出するものです。

透き通るような透明度と光学的透明性

高品質の導波管は優れた透明性を提供し、歪み、色の変化、暗さを最小限に抑えながら、ユーザーは現実世界を視覚的に捉えることができます。これは、ナビゲーションや産業メンテナンスなどの用途における安全性確保、そしてデジタルオーバーレイが暗い現実世界に重ね合わされるのではなく、真に統合された感覚を得るために極めて重要です。コンバイナ自体は、80%を超える非常に高い伝送効率で製造できるため、周囲の自然な明るさを維持できます。

大きくて均一なアイボックス

アイボックスとは、仮想画像全体を見るためにユーザーの目を配置する必要がある3次元空間です。導波管の重要な特徴の一つは、小さな入力光源から大きく安定したアイボックスを投影できることです。これは、インカプラとアウトカプラの格子の瞳孔複製特性によって実現されます。大きなアイボックスは、ユーザーがヘッドセットを顔に正確に合わせたり、頭を固定したりする必要がないため、大きなユーザビリティ上のメリットとなります。これにより、より快適で柔軟な体験が可能になり、さまざまな顔の構造に対応し、わずかな動きでも画像を視認できます。

堅牢性と大量生産の可能性

導波管は本質的にガラスまたはプラスチックの平面であるため、繊細なレンズやミラーを複雑に組み合わせた構造よりも本質的に堅牢です。衝撃や落下による位置ずれの影響を受けにくく、さらに、特に特定の種類の回折型導波管の製造プロセスは、ナノインプリントリソグラフィーなどの確立された半導体製造技術と高い互換性があります。このスケーラビリティは、コスト削減と、消費者への普及に必要な数百万単位の生産に不可欠です。

避けられないハードル：限界とトレードオフ

光導波路コンバイナは革新的な可能性を秘めているにもかかわらず、完璧な技術ではありません。揺るぎない物理法則に支配されており、エンジニアたちは克服しようと絶えず努力を重ねていますが、いくつかの重大な制約が課せられています。

永遠の戦い：視野の制限（FoV）

これは最も頻繁に挙げられ、知覚的に明らかな制限です。視野角は、仮想画像が視界に現れる大きさを定義します。現在の導波路ベースのARグラスは、対角線方向に30～50度の視野角を持つことが多く、これは数フィート離れたところから大型テレビ画面を見るのとほぼ同じです。ちなみに、人間の視覚システムは水平方向に約180度の視野角を持っています。視野角が制限されると、等身大の人物や幅広のダッシュボードなどの大きな仮想物体は端が切り取られ、没入感が損なわれます。

FoVは基本的に回折の物理的制約を受けます。その方程式は単純でありながらも厳しいものです。FoVを大きくするには、格子からの回折角を大きくする必要があり、結果として格子ピッチをより細かくする必要があります。これらのナノ構造をどれだけ微細に製造できるか、そしてこれらの極端な角度でどれだけ効率的に動作できるかには、厳しい物理的限界があります。異なる色チャネル用に複数の導波路を積み重ねたり、偏光ベースのアプローチを用いたりする手法が検討されていますが、サイズ、重量、効率といった他の要素を損なうことなくFoVを拡大することが、依然としてこの分野の主要な課題となっています。

効率と明るさの難問

導波路システムを通過する際に、驚くほど多くの光が失われます。損失は、光が導波路に結合される段階、TIR（全反射）を通過する段階（特に基板材料が完全に透明でない場合）、そして最も顕著なのは、光が眼に向かって結合される段階など、あらゆる段階で発生します。これらのシステムの総光学効率はわずか数パーセントに過ぎません。これは直接的な連鎖反応を引き起こします。マイクロディスプレイはそもそも非常に明るくする必要があり、その結果、バッテリーの消費量と発熱量が増加します。明るい屋外環境での使用において、これらの損失を克服し、太陽光に匹敵する十分な明るさ​​の画像を実現することは、大きな技術的課題です。

虹の効果：色収差と色の均一性

回折光学素子は本質的に波長依存性が強く、異なる色の光（赤、緑、青）をわずかに異なる角度で曲げます。このため、「レインボー効果」と呼ばれる現象が発生することがあります。特に視野の中心から離れた位置で見ると、白い文字や物体の端にかすかな色の縞模様が見えることがあります。この現象を補正するには、各原色ごとに1層ずつ、互いに正確に重ね合わせた多層格子を使用するなど、複雑な設計が必要です。この多層構造は製造プロセスを非常に複雑にし、重量やコストといった他の問題を悪化させる可能性があります。

製造の複雑さと高コスト

材料（ガラス、ポリマー）自体は安価かもしれませんが、求められる精度、均一性、そして歩留まりでナノスケールの特徴を作り出すプロセスは非常に複雑で高価です。マスターモールドにたった一つの埃やナノメートルレベルの欠陥があると、導波管のバッチ全体が台無しになる可能性があります。高い製造歩留まりを達成することは、高性能な導波管ベースのARグラスを一般消費者にとって手頃な価格にするための最大の障害と言えるでしょう。必要な製造設備への設備投資は莫大であり、参入障壁を高くしています。

迷光と幽霊像

複雑な格子構造は完璧ではありません。意図しない回折次数を引き起こし、迷光や、主画像に重なるかすかな「ゴースト」画像などのアーティファクトを引き起こす可能性があります。これらのアーティファクトはコントラストと全体的な画質を低下させ、仮想コンテンツがぼやけて見えたり、立体感が失われたりする原因となります。これらの影響を軽減するには、高度な光学設計とシミュレーションが必要であり、開発の複雑さをさらに増します。

基本を超えて：高度なバリエーションと今後の展望

「導波路」という用語には、それぞれに微妙な違いを持つ様々な技術が含まれます。リソグラフィーを用いてエッチングされた表面レリーフグレーティング（SRG）導波路は、堅牢性と広い視野角（FoV）で知られています。ホログラフィック導波路は、干渉パターンを記録するために感光性材料を使用し、優れた色均一性と高い効率性を実現できますが、熱や湿度などの環境要因の影響を受けやすい場合があります。反射導波路または偏光アプローチでは、回折の代わりに小型ミラーを使用します。これにより、色収差の問題をある程度回避できますが、フォームファクタが厚くなる傾向があります。

導波路コンバイナの未来は、材料、設計、製造レベルにおけるイノベーションにかかっています。研究者たちは、屈折率が高く透明度の高い新しいポリマー基板を研究しています。逆問題設計ソフトウェアを用いた計算設計により、エンジニアはこれまで想像もできなかった複雑で多機能な格子構造を作成できるようになりました。メタサーフェス（ナノスケールのアンテナで覆われた平面で、これまでにない方法で光を操作できるもの）の進歩は、視野角（FoV）、サイズ、効率の間の従来のトレードオフを克服する可能性を秘めており、全く新しい世代の光コンバイナの到来を告げる可能性があります。

光導波路コンバイナの歩みは、ハードウェアのイノベーションを特徴づける、骨の折れる漸進的な進歩の証です。これは、望ましい没入体験と物理法則の不変の制約との間の繊細なバランス、つまり、洗練された妥協の産物と言えるでしょう。その進化は、単一のブレークスルーではなく、限界を容赦なく打ち破り、視野角をミリ単位で拡大し、効率をパーセント単位で向上させることによって特徴づけられるでしょう。このバランスを極めた企業や研究チームこそが、数十年来の夢であったARグラスをすべての人に届け、二つの世界をシームレスに融合させ、一つの首尾一貫した壮大な存在へと導くことができるのです。
