最小のOLEDディスプレイ：世界に革命を起こす目に見えない技術

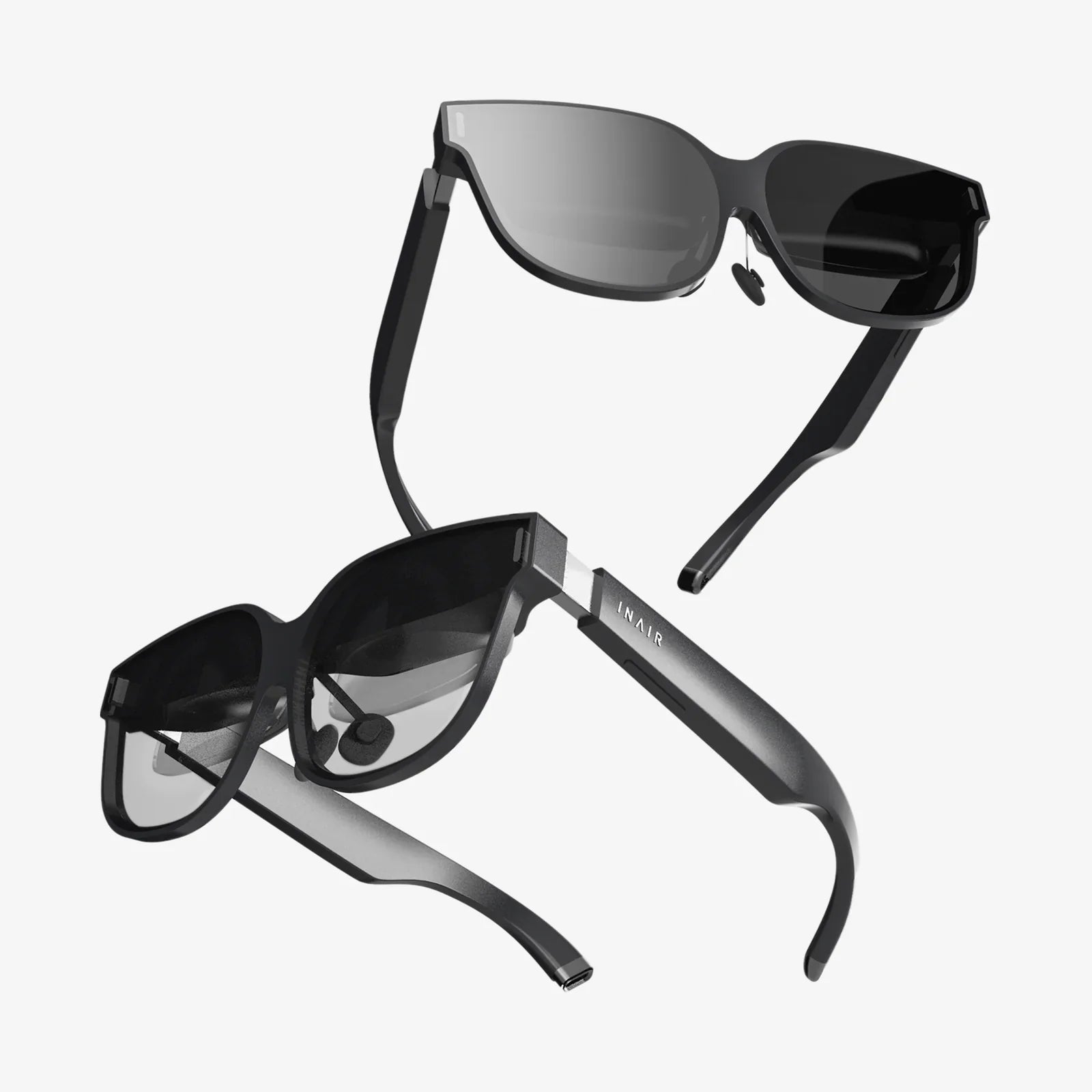

メガネが目の前の道路に高解像度の地図を投影し、スマートコンタクトレンズが健康状態をリアルタイムで分析し、服の生地自体が思考によって色を変えたり通知を表示したりする世界を想像してみてください。これはSFではありません。まさに、たった一つの革新的な技術、つまり最小のOLEDディスプレイによって築かれつつある、差し迫った未来です。この鮮やかな光パネルを小型化するための競争は、物理学、製造業、そして人間の想像力の限界を押し広げ、コンピューティングを私たちの日常生活にシームレスに織り込むことを約束しています。

コアサイエンス：OLEDが従来の限界をいかに打ち破るか

マイクロディスプレイの偉業を理解するには、まず有機EL（OLED）技術の根本的な魅力を理解する必要があります。従来の液晶ディスプレイ（LCD）はバックライトを必要とし、バックライト層は本質的に小型化が難しいのですが、OLEDは自発光型です。つまり、個々のピクセルは微小な自己発光素子なのです。

OLEDは、本質的には2つの電極の間に挟まれた一連の薄い有機層で構成される半導体デバイスです。電流が流されると、これらの有機化合物が光を発します。この光の色は、有機材料の特定の化学組成によって決まります。赤、緑、青（RGB）の有機材料からなる微細なサブピクセルを正確に堆積させることで、メーカーは優れたコントラストを持つフルカラーディスプレイを実現できます。黒ピクセルは単にオフになっているピクセルであるため、真の深みのある黒を実現できます。

この自発光特性こそが小型化の鍵です。LCDに見られるバックライトユニット、導光板、偏光板を取り除くことで、かさばる層や複雑な構造が全て排除されます。したがって、最小のOLEDディスプレイを実現するには、材料科学、電気工学、そしてナノファブリケーションの技術を駆使した挑戦が求められます。つまり、これらの微小な発光構造をより効率的、より耐久性があり、そして極限まで小型化していくという挑戦なのです。

製造の難関：ナノスケールでの製造

個々のピクセルがマイクロメートル単位のディスプレイを製作することは、精密工学の偉業です。この極小サイズのディスプレイ構築競争において、2つの主要な技術が最有力候補として浮上しています。

ファインメタルマスク（FMM）蒸着

これは、高品質のRGB OLEDディスプレイを製造するための最も一般的な方法です。この方法では、精密にエッチングされた穴が開けられた極薄の金属マスクを、基板（シリコンウエハなど）と有機材料の供給源の間に配置します。次に、材料を真空チャンバー内で加熱して蒸発させ、マスクの微細な穴を通過して基板上に所望のパターンで堆積させます。ここでの課題は、ピクセルが小さくなりディスプレイの密度が高まるにつれて、金属マスクは極めて薄く、高精度にならなければならず、色のにじみを防ぐためにほぼ完璧な位置合わせが求められることです。これらの壊れやすく複雑なマスクの製造と取り扱いには物理的な制約があり、これがさらなる小型化の大きな障壁となっています。

カラーフィルター付き白色OLED（WOLED）

FMMのジレンマを完全に回避する別のアプローチがあります。RGB材料を個別に堆積させる代わりに、この方法は均一な白色OLED光層を形成します。この白色発光層の上に、LCDで使用されるものと同様の標準的なカラーフィルターアレイを適用し、赤、緑、青のサブピクセルを生成します。このプロセスはよりシンプルで、FMMの配置の煩わしさを回避できますが、効率性にはトレードオフがあります。カラーフィルターは白色光の大部分を吸収するため、同じ明るさを実現するためにディスプレイはより多くの電力を必要とします。これは、電力制限のあるウェアラブルデバイスにとって重要な考慮事項です。

シリコンソリューション

超小型ディスプレイにおける重要なイノベーションは、大型パネルで使用されているガラスやプラスチックではなく、単結晶シリコンウエハーをバックプレーンに採用したことです。OLED-on-Siliconと呼ばれるこの技術は、半導体業界の広大かつ成熟したインフラストラクチャを活用しています。シリコンウエハーを用いることで、非常に小型で高密度なピクセル駆動回路を実現できます。各ピクセルは、シリコン上に直接エッチングされた微細なトランジスタによって駆動されるため、従来の薄膜トランジスタ（TFT）ガラスバックプレーンでは実現不可能だった高解像度と高速応答を実現します。

解像度を超えて：真に重要な指標

最小のOLEDディスプレイについて議論する場合、議論は物理的なサイズをはるかに超える範囲に及びます。一連の性能特性が極めて重要となり、それぞれが実現への道のりにおける重要なハードルとなります。

• ピクセル密度（PPI）：これは最も重要な指標です。スマートフォンのPPIは400～500でも十分ですが、目の近くのアプリケーション向けのマイクロOLEDでは数千PPIにまで達する必要があります。レンズを通して見た際に人間の目が個々のピクセルを識別できない「網膜効果」を実現するために、3,000～10,000PPIの密度が目標とされることがよくあります。
• 輝度（nits）：屋内では鮮やかなディスプレイでも、直射日光下では色褪せて見えることがあります。ARグラスを実用化するためには、マイクロディスプレイが周囲の光を圧倒する極めて高い輝度レベルに対応できなければならず、数千nitsの出力が必要になることも少なくありません。
• 電力効率：メガネやスマートリングには大型バッテリーを搭載するスペースがありません。ディスプレイの消費電力は1ミリワット単位で、デバイスの動作寿命に直接影響を及ぼします。ワットあたりのルーメン（光学効率）を最大化することは、インチあたりのピクセル数を最大化することと同じくらい重要です。
• レイテンシー：仮想現実（VR）や拡張現実（AR）においては、低レイテンシーは譲れない条件です。ユーザーの頭の動きとディスプレイの更新の間に少しでも遅延があると、乗り物酔いや没入感の低下につながる可能性があります。シリコン上の駆動回路はこの点で優れています。

アプリケーションの世界：小さな画面が大きなインパクトを与える場所

マイクロOLEDの用途は、既存のデバイスの小型化にとどまりません。全く新しい製品カテゴリーの実現を可能にし、テクノロジーと私たちの関わり方を再構築します。

拡張現実と仮想現実（AR/VR）

これはキラーアプリです。最小のOLEDディスプレイは、次世代コンピューティングプラットフォームのエンジンです。VRヘッドセットでは、リアルな仮想世界を作り出すために必要な、驚異的な高解像度と高速リフレッシュレートの画像を提供します。ARグラスでは、透明な導波管に情報を投影し、ユーザーは現実世界とシームレスに融合したデジタルオーバーレイを見ることができます。その小型さと高性能こそが、社会的に受け入れられ、一日中装着しても快適なヘッドセットを実現する唯一の方法です。

医療技術

その影響は計り知れません。小型ディスプレイは、電子内視鏡や手術用ルーペに統合されることで、外科医療に革命をもたらしています。外科医は手術台から目を離すことなく、患者の重要な統計情報、超音波画像、拡大オーバーレイを視野内で直接確認できます。これにより、手術の精度が向上し、処置時間が短縮され、患者の転帰が改善されます。

軍事および航空宇宙

軍は数十年にわたり、戦闘機のコックピットにヘッドアップディスプレイ（HUD）を採用してきました。マイクロOLED技術は、ヘルメットマウントディスプレイやスマートスコープを通じて、兵士一人ひとりにこの機能を提供します。パイロット、ドライバー、エンジニアは、航法、照準、システムに関する重要なデータを目の前に直接表示できるため、両手を自由にし、目の前の任務に集中することができます。

次なるフロンティア：バイオインテグレーション

さらに先を見据えると、この技術の究極の到達点は私たちの体内にあります。生体適合性を備えた超フレキシブルOLEDの研究はすでに進められており、健康モニタリング（例えば涙液中の血糖値の測定）や基本的な視覚情報の提供を目的としたスマートコンタクトレンズへの応用が期待されています。ワイヤレスで駆動し、人間の目の表面に快適に装着できるほど小型で効率的なディスプレイを想像してみてください。

今後の課題

前進への道は困難を伴います。最小のOLEDディスプレイの実現には、独自の物理的・経済的制約が存在します。FMMを用いた蒸着プロセスは、ピクセルサイズが縮小するにつれて、飛躍的に困難とコストを増大させます。歩留まり率（製造ロットあたりの完成品数）は低下し、コストが高止まりする可能性があります。さらに、有機材料自体の寿命は限られており、特に青色発光体は赤色や緑色よりも劣化が早いため、その傾向が顕著です。こうしたマイクロディスプレイを、減光や色変化を起こさずに数千時間も持続させることは、化学者やエンジニアにとって永遠の課題です。

ユーザーエクスペリエンスの観点から見ると、VRにおける「輻輳調節矛盾」は依然として課題となっています。ディスプレイはリアルな3D画像を表示できますが、ユーザーの視線はわずか数センチ離れた固定スクリーンに焦点を合わせ続けるため、一部の人にとっては眼精疲労を引き起こす可能性があります。この問題を解決するには、マイクロディスプレイと連携して動作する可変焦点レンズなど、さらなる技術革新が必要となるでしょう。

最小のOLEDディスプレイの探求は、化学、物理学、電気工学、そしてコンピュータサイエンスの融合とも言える、様々な分野の融合です。これは人類の創意工夫の証であり、テクノロジーを小型化することでその影響力が弱まるどころか、むしろ生活のあらゆる側面に浸透する可能性を広げていることを示しています。私たちは、持ち運ぶデバイスの時代から、身に着けるテクノロジーの時代、そして最終的には、体験するインテリジェンスの時代へと移行しています。目指すのは、もはやより大きなスクリーンではなく、目に見えないスクリーンなのです。

この目に見えない革命は、デジタルと現実の境界が消え去り、シームレスで拡張された体験へと変貌を遂げる、変革された現実の到来を既に予感させています。最小のOLEDディスプレイは、この新しい世界を微細なピクセル単位で描き出す筆であり、そのキャンバスこそが私たちが目にするすべてなのです。
